LDS V984

Цей вібростенд використовується для випробувань на міцність і надійність найскладніших продуктів і систем, таких як телекомунікаційні та супутникові системи, комбіноване обладнання для моделювання космічних польотів, електронні вузли і механічні компоненти для комерційних і оборонних літаків. Потужний і міцний вібростенд LDS® V984 створений для високочастотних вібраційних і ударних випробувань з великою силою. Він може бути встановлений з одним або декількома шейкерами.

• Пік синусоїдальної сили: 160,1 кН
• Максимальна випадкова сила RMS: 160,1 кН
• Максимальне синусоїдальне прискорення: 100 g
• Швидкість синусоїдальна: 2,0 м/с
• Переміщення безперервне пік-пік: 38 мм
• Маса рухомого елемента: 130.2 кг
• Використовуваний діапазон частот: Постійний струм – 1,7 кГц

СЦЕНАРІЇ ВИКОРИСТАННЯ

• Трьохосьове тестування готових супутникових систем
• Випробування на міцність авіоніки та військової техніки
• Випробування структурної динаміки, включаючи аналіз SRS, інтеграцію Test-FEA, а також класичний і експлуатаційний модальний аналіз
• Випробування в чистих приміщеннях і контрольованих середовищах, таких як космічні випробувальні центри
• Випробування з небезпечними матеріалами, включаючи моделювання транспортування
• Багатовісні вібростенди, багатоосьові програми, такі як випробування супутників і ракет

ХАРАКТЕРИСТИКИ

Модель V984 поєднує в собі найсучаснішу в галузі конструкцію якоря і систему водяного охолодження з замкнутим контуром для забезпечення відмінного прискорення і швидкості. Унікальна підвіска якоря забезпечує поперечну підтримку і точний контроль обертальних рухів, а котушковий механізм з водяним охолодженням забезпечує виняткову низькочастотну продуктивність при відносно скромній потужності підсилювача.

Як і інші вібростенди серії LDS® V900, цей вібростенд має водяне охолодження і тому підходить для використання в чистих приміщеннях та інших контрольованих умовах, в тому числі при випробуванні небезпечних матеріалів. Ця особливість також призводить до зниження експлуатаційних витрат, оскільки механізм охолодження в замкнутому контурі зменшує втрати води і усуває необхідність в дорогому кондиціонуванні повітря.

Придатний для роботи в широкому діапазоні вологості і температур, вібростенд V984 має герметичний корпус, що захищає його внутрішню частину від вологи, сторонніх часток та інших забруднень, які можуть викликати збої в роботі і затримки. Це підвищує ефективність і надійність, а також захищає систему підтримки вантажу, гарантуючи, що шейкер може надійно утримувати велике корисне навантаження.

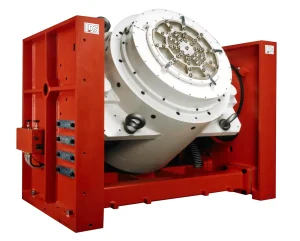

Стандартне кріплення для V984 складається з цапфи, оснащеної підвіскою LDS® Lin-E-Air, яка ізолює шейкер від землі, зменшуючи вібрацію в навколишньому середовищі і дозволяючи працювати на низьких частотах з мінімальним сейсмічним впливом на результати випробувань.

ДОДАТКОВІ МОЖЛИВОСТІ

З діаметром якоря 591 мм, вібростенд має достатню поверхню для кріплення вантажу, а також може бути оснащений додатковими розширювачами з керованою головкою, щоб забезпечити належне кріплення корисного вантажу зі зміщеним центром ваги для проведення випробувань.

Поєднання вібростенда з одним з наших ковзаючих столів розширює можливості системи, оскільки дозволяє проводити випробування в горизонтальній площині. Термобар’єри для захисту вібростенда від високих температур під час випробувань в умовах навколишнього середовища також доступні в якості опції.
