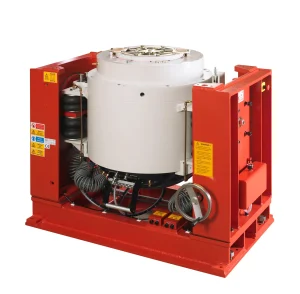

LDS V964

Вібростенд LDS® V964 використовується для випробувань на надійність і довговічність складних виробів і систем, включаючи прилади для авіоніки, оборонну електроніку і телекомунікаційні вузли.

Вібростенд призначений для розміщення великогабаритних виробів для випробувань високочастотною вібрацією і великими ударними навантаженнями в одно- або багатокамерних конфігураціях.

• Пік синусоїдальної сили: 89 кН
• Максимальна випадкова сила RMS: 89 кН
• Максимальне синусоїдальне прискорення: 100 g
• Швидкість синусоїдальна: 2.0 м/с
• Переміщення безперервне pk-pk: 38 мм
• Маса рухомого елемента 59 кг
• Використовуваний діапазон частот: 5 Гц – 2,5 кГц

СЦЕНАРИ ВИКОРИСТАННЯ

• Трьохосьове тестування комплектних супутникових систем
• Випробування на міцність авіоніки та військової техніки
• Випробування структурної динаміки, включаючи класичний та експлуатаційний модальний аналіз, інтеграцію Test-FEA та аналіз SRS
• Випробування в чистих приміщеннях і контрольованих середовищах, таких як аерокосмічні випробувальні центри
• Випробування з небезпечними матеріалами, включаючи імітаційне моделювання транспортування
• Багатовібраційні, багатоосьові випробування, наприклад, випробування супутників і ракет

ХАРАКТЕРИСТИКИ

Найменший вібростендів великої сили, V964 має високий перекидаючий момент у поєднанні з максимальним зусиллям, тому він ідеально підходить для випробування супутникових систем. Поєднання вдосконаленої конструкції якоря та водяного охолодження дозволяє ефективно забезпечувати оптимальне прискорення та швидкість.

Підвіска якоря має унікальну конструкцію, що забезпечує поперечну підтримку і точний контроль обертальних рухів, а система намотаних котушок з водяним охолодженням забезпечує виняткову низькочастотну продуктивність при відносно скромній потужності підсилювача.

V964 можна експлуатувати в широкому діапазоні вологості і температури, а завдяки водяному охолодженню він також підходить для використання в чистих приміщеннях (сертифікованих за Федеральним стандартом 209, клас 100000) та в інших контрольованих умовах. Крім того, експлуатаційні витрати, як правило, низькі, оскільки замкнутий механізм охолодження зводить до мінімуму втрати води і усуває потребу в дорогому кондиціонуванні повітря.

Крім того, корпус вібростенду герметично закритий і знаходиться під тиском, що підвищує ефективність і надійність, оскільки запобігає потраплянню всередину вологи, сторонніх часток та інших забруднень, які можуть викликати збої в роботі і затримки. Ця функція також захищає систему підтримки вантажу і гарантує, що шейкер може безпечно утримувати велике корисне навантаження.

Стандартне кріплення для V964 складається з цапфи, оснащеної підвіскою LDS® Lin-E-Air, яка ізолює вібростенд від землі, таким чином зменшуючи вібрацію на навколишнє середовище і дозволяючи працювати на низьких частотах з мінімальним сейсмічним впливом на результати випробувань.

ДОДАТКОВІ МОЖЛИВОСТІ

Опціональні розширювачі з керованою головкою збільшують монтажну поверхню і дозволяють безпечно і ефективно випробовувати вантажі зі зміщеним центром тяжіння.

Поєднання шейкера з одним з наших столів з ковзаючою поверхнею ще більше розширює можливості системи для проведення випробувань, оскільки дозволяє здійснювати вібрацію як по вертикальній, так і по горизонтальній осях.

Термобар’єри також доступні як опція для захисту вибростенда від впливу високих температур при випробуваннях в умовах навколишнього середовища.
