HBK Type 4828 - найпотужніший модальний збуджувач для випробувань великих структур

HBK Type 4828 — це найпотужніший представник серії модальних збуджувачів, призначений для експериментального аналізу великих конструкцій, таких як локомотиви, турбіни чи авіаційні вузли. Забезпечує синусну пік-силу до 1000 N і random-RMS до 650 N при forced-air охолодженні. Широкий частотний діапазон — від 2 Hz до 5000 Hz, хід — 50.8 мм (2″).

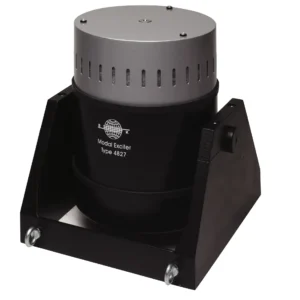

Призначені для складних експериментальних модальних випробувань і забезпечують номінальне зусилля до 650 Н для моделі 4827 і 1000 Н для моделі 4828. Ці вібростенди забезпечують високоточне одно- і багатоточкове збудження надвеликих конструкцій (наприклад, локомотивів, промислових турбін, потужних насосів або аерокосмічних агрегатів).

Опис

Завантажити

Найпотужніші з модальних вібростендів, тип 4827 і 4828, забезпечують точну і надійну роботу в будь-якому сценарії модальних випробувань, включаючи тривалі випробування великогабаритних механічних конструкцій, а також застосування з конфігураціями MISO і MISO. Придатні для імпульсних, синусоїдальних і випадкових сигналів, вони також мають широкий діапазон частот (2 – 5000 Гц) і зміщення від піку до піку 50,8 мм (2 дюйми).

СЦЕНАРІЇ ВИКОРИСТАННЯ

Вимірювання загальної механічної рухливості
кспериментальний модальний аналіз, включаючи тривалі випробування механічних конструкцій
Одно- і багатоточкові програми модального аналізу збудження і відгуку, включаючи тестові конфігурації SISO, MISO, SIMO і MIMO
Розширені дослідження структурної динаміки
Виявлення структурних пошкоджень
Кореляція моделі скінченних елементів (FEM) або аналізу скінченних елементів (FEA)

ХАРАКТЕРИСТИКИ

Ці вібростенди були розроблені з використанням технології рідкоземельних неодимових магнітів, щоб забезпечити високе співвідношення сили до ваги. При примусовому охолодженні зовнішнім вентилятором типи 4827 і 4828 здатні створювати синусоїдальну силу до 650 і 1000 Н відповідно.

Вони мають малу масу і високу жорсткість якоря, виготовленого з магнію і підвішеного на пружинах, які мінімізують падіння сили на резонансних частотах і покращують якість вимірювань сили. Вбудовані оптичні датчики точно контролюють положення якоря.

Жала або пера використовуються в модальних випробуваннях для передачі зусиль на випробуваний пристрій (ВП) з мінімальним втручанням з боку збудника. Всі наші модальні збудники мають конструкцію з наскрізним отвором, що спрощує налаштування при роботі з жалами. Жала з натяжним або рояльним дротом легко встановлюються за допомогою цангових патронів; штовхаючі стрижні кріпляться за допомогою різьбових вставок від M8 до 10-32 UNF.

Типи 4827 і 4828 доступні як окремі блоки, кожен з яких поставляється з відповідною цапфою і повітродувкою, або як повні системи. Останній варіант також включає в себе відповідний центратор, підсилювач 1250 ВА, джерело живлення і три жала з рухомими цапфами.

ДОДАТКОВІ МОЖЛИВОСТІ

Щоб краще відповідати вашим конкретним потребам, всі наші модальні віброзбуджувачі можуть бути оснащені рядом додаткових аксесуарів: нейлоновими, тросовими і натяжними стингерами; бічними стійками віброзбуджувача; електричними регуляторами для попереднього натягу стингерів; датчиками сили і імпедансними головками; а також хомутами, цанговими патронами, адаптерами і наборами подовжувачів кабелів.

HBK Type 4828 — це ідеальне рішення для українських метрологічних лабораторій, R&D-центрів і інженерних підрозділів, які опрацьовують великі структури і потребують максимальної сили і точності аналізу. Він поєднує топовий динамічний діапазон, мінімальну власну інерцію і зручні монтажні рішення — готовий для складних і масштабних модальних випробувань.
