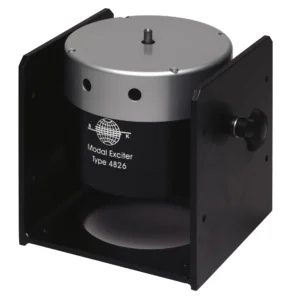

HBK Type 4826 — потужний, універсальний модальний вібростенд для динамічного аналізу

Такі ж легкі і компактні, як і тип 4824, ці модальні вібростенди набагато потужніші. Вони поєднують в собі широкий діапазон частот (постійний струм – 5000 Гц) і зміщення до 25,4 мм (1 дюйм) для поліпшення продуктивності на низьких частотах. Придатні для імпульсних, синусоїдальних і випадкових сигналів, типи 4825 і 4826 можуть використовуватися в SISO і SIMO випробуваннях двигунів та інших невеликих механічних компонентів, а також в MISO і MIMO випробуваннях великих пристроїв.

СЦЕНАРИ ВИКОРИСТАННЯ

• Вимірювання загальної механічної рухливості
• Експериментальний модальний аналіз, включаючи тривалі випробування механічних конструкцій
• Одно- і багатоточкові програми модального аналізу збудження і відгуку, включаючи тестові конфігурації SISO, MISO, SIMO і MIMO
• Розширені дослідження структурної динаміки
• Виявлення структурних пошкоджень
• Кореляція моделі скінченних елементів (FEM) або аналізу скінченних елементів (FEA)

ХАРАКТЕРИСТИКИ

Типи 4825 і 4826, розроблені за тією ж технологією рідкоземельних неодимових магнітів, що й інші наші модальні вібростенди, при охолодженні примусовим повітрям здатні створювати синусоїдальну силу до 200 і 400 Н (45 і 90 фунтів сили), відповідно.

Щоб мінімізувати падіння сили на резонансних частотах і поліпшити якість вимірювань сили, ці модальні збудники мають малу масу і високу жорсткість якоря, виготовленого з магнію і підвішеного на пружинах. Положення якоря точно контролюється за допомогою вбудованих оптичних датчиків.

Типи 4825 і 4826 мають прямолінійну направляючу систему, що складається з чотирьох верхніх і чотирьох нижніх радіальних згинів, яка утримує котушку приводу в центрі, підвищуючи стабільність під час роботи. При скручуванні і в поперечних напрямках система згинів забезпечує високу жорсткість, щоб протидіяти обертальним рухам випробуваного приладу (DUT). Ця особливість також дозволяє збуджувачам поглинати бічні сили, не пошкоджуючи їх внутрішню конструкцію.

Стінгери, або стрижні, використовуються в модальних випробуваннях для передачі зусиль на ДВТ з мінімальним втручанням з боку збудника. Всі наші модальні збудники мають конструкцію з наскрізним отвором, що спрощує налаштування при роботі зі стингерами. Жала з натяжним або рояльним дротом легко встановлюються за допомогою цангових патронів; штовхачі кріпляться за допомогою різьбових вставок від M6 до 10-32 UNF.

Легка конструкція і невелика площа також максимізують можливості тестування цих вібростендів, оскільки їх можна відносно легко розташувати відносно випробуваного пристрою. Використання додаткової підставки для вібростенду полегшує бічні установки і механічне попереднє натягнення жал фортепіанного дроту. Електричний попередній натяг, особливо корисний для вертикальних і нахилених установок, а також для збудження в обмеженому просторі, досягається за допомогою нашого блоку статичного центрування постійного струму типу 1056.

Модальні вібростенди типів 4825 і 4826 можуть поставлятися як окремі блоки, кожен з яких має відповідну цапфу і вентилятор, або як повні системи, які також включають відповідний підсилювач потужності, набір жал і всі необхідні кабелі.

ДОДАТКОВІ МОЖЛИВОСТІ

Щоб краще відповідати вашим конкретним потребам, всі наші модальні віброзбуджувачі можуть бути оснащені рядом додаткових аксесуарів: нейлоновими, тросовими і натяжними стингерами; бічними стійками віброзбуджувача; електричними регуляторами для попереднього натягу стингерів; датчиками сили і імпедансними головками; а також хомутами, цанговими патронами, адаптерами і наборами подовжувачів кабелів.

HBK Type 4826 — це ваш надійний інструмент для точного модального аналізу: поєднує високу вихідну силу, широкий частотний діапазон, стабільність та компактність — ідеальний для використання в українських лабораторіях, R&D-центрах і зонах NVH-тестування.
