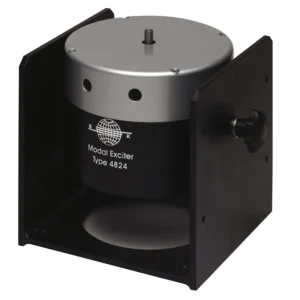

Type 4824 – компактний модальний віброзбуджувач (вібростенд) для структурних тестів

Потужний, незважаючи на свої невеликі розміри, модальний вібростенд 4824 забезпечує універсальність і надійність в складних модальних випробуваннях, включаючи SISO і SIMO випробування механічних компонентів, таких як двигуни, а також MISO випробування великих конструкцій.

Підходить для імпульсних, синусоїдальних і випадкових сигналів, цей модальний вібростенд також має широкий діапазон частот (постійний струм – 5000 Гц) і переміщення до 25,4 мм для поліпшення продуктивності на низьких частотах.

СЦЕНАРИ ВИКОРИСТАННЯ

• Вимірювання загальної механічної рухливості
• Експериментальний модальний аналіз, включаючи тривалі випробування механічних конструкцій
• Одно- і багатоточкові програми модального аналізу збудження і відгуку, включаючи тестові конфігурації SISO, MISO, SIMO і MIMO
• Розширені дослідження структурної динаміки
• Виявлення структурних пошкоджень
• Кореляція моделі скінченних елементів (FEM) або аналізу скінченних елементів (FEA)

ХАРАКТЕРИСТИКИ

Створений з використанням технології рідкоземельного неодиму, цей збудник має високе співвідношення сили до ваги, що дозволяє йому створювати випадкові і синусоїдальні зусилля до 70 і 100 Н (15 і 22 фунтів сили), відповідно, без зовнішнього охолодження.

Вібростенд типу 4824 має малу масу і високу жорсткість якоря, виготовленого з магнію і підвішеного на пружинах, що мінімізує падіння сили на резонансних частотах і покращує якість вимірювань сили. Вбудований оптичний датчик точно контролює положення якоря.

Прямолінійна система направляючих, що складається з чотирьох верхніх і чотирьох нижніх радіальних згинів, утримує котушку приводу в центрі, підвищуючи стабільність під час роботи. При скручуванні і в поперечних напрямках система згинів забезпечує високу жорсткість, щоб протидіяти обертальному руху випробуваного пристрою (DUT). Ця особливість також дозволяє збуднику поглинати бічні сили без пошкодження його внутрішньої конструкції.

Колючі елементи, або пір’я, використовуються в модальних випробуваннях для передачі зусиль на випробовуваний пристрій з мінімальним втручанням з боку збудника. Всі модальні вібростенди НВК мають наскрізну конструкцію, що спрощує налаштування під час роботи зі стингерами. Стрижні з натяжним або струнним дротом можна легко встановити за допомогою цангових патронів; штовхаючі стрижні кріпляться за допомогою різьбових вставок від M6 до 10-32 UNF.

Модальний вібростенд 4824 може поставлятися як окремий блок (встановлений на цапфі) або як повна система, яка також включає відповідний підсилювач 120 ВА, стандартний набір жал і всі необхідні кабелі.

ДОДАТКОВІ МОЖЛИВОСТІ

Щоб краще відповідати вашим конкретним потребам, всі модальні вібростенди НВК можуть бути оснащені низкою додаткових аксесуарів: штоками і стрижнями, бічними підставками для вібростендів, електронними регуляторами постійного струму для попереднього натягу жала, талрепами, кріпленнями з патроном-гайкою, наборами подовжувачів кабелів і адаптерами.

Type 4824 – ідеальний інструмент для модального аналізу: компактний, точний, з великою силою збудження і стабільністю на всьому діапазоні частот. Купуйте Type 4824 у АНВІТ – офіційного постачальника HBK в Україні – і отримайте підтримку впровадження у ваш тестовий центр або лабораторію.
