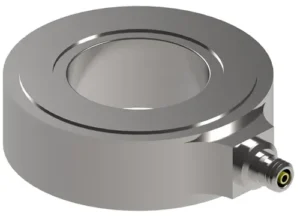

Dytran 1210V – IEPE кільцевий тензодатчик сили

Кільцевий IEPE-датчик сили Dytran серії 1210 – який використовується в системах силових вузлів, дослідженнях машин, моніторингу пресів і управлінні технологічними процесами.

Основні характеристики Dytran 1210V7

• Тип сенсора: IEPE (напруга, CCLD) з вбудованою електронікою – не потребує окремого підсилювача.
• Принцип вимірювання: динамічна стискуюча сила (compression).
• Конструкція: кільцевий корпус з нержавіючої сталі, герметичне виконання для роботи у вологому та забрудненому середовищі.
• Монтаж: через наскрізний отвір (thru-hole), встановлення навколо кріпильного болта або шпильки.
• Електричне підключення: радіально розташований розʼєм 10-32 (coaxial receptacle).
• Чутливість (1210V7): близько 0,05 mV/lbf (≈ 0,01 mV/N).
• Діапазон вимірювання (full scale): до 100 000 lbf (~444,8 кН).
• Максимальна сила: до 110 000 lbf (~489 кН).
• Резонансна частота: близько 75 кГц (без навантаження).
• Температурний діапазон роботи: приблизно від –51 °C до +121 °C (−60…+250 °F).

Переваги

• IEPE-інтерфейс спрощує підключення до стандартних вібраційних/силових вимірювальних систем.
• Кільцевий дизайн легко інтегрується в існуючі вузли з болтовим кріпленням без реконструкції конструкції.
• Кварцовий сенсор забезпечує стабільність, хорошу лінійність і довговічність при динамічних навантаженнях.
• Герметичний корпус з нержавіючої сталі дає надійну роботу в умовах вологи, мастил і забруднень.
• Високий діапазон сил (до сотень кілоньютонів) підходить для важких пресових та силових процесів.

Типові сфери застосування

• Промисловий контроль і моніторинг пресів, формувальних та штампувальних машин.
• Вимірювання сил у силових ланках (force-link) та стискуючих вузлах.
• Динамічні силові випробування в R&D-центрах та випробувальних лабораторіях.
• Процесний контроль у виробництві, де потрібен надійний контроль прикладеної сили.

Dytran 1210V – це надійний кільцевий IEPE-тензодатчик сили для важких промислових задач, який поєднує високий діапазон вимірювання, стійкість до жорстких умов та просту інтеграцію в існуючі вузли. Звертайтесь до АНВІТ, щоб підібрати потрібну модифікацію серії 1210V, отримати технічну консультацію та замовити поставку Dytran 1210V по всій Україні.
