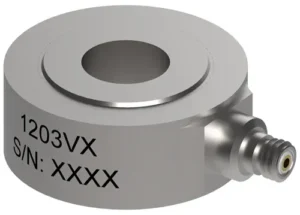

Dytran 1203V - IEPE кільцевий датчик динамічної сили (force washer)

IEPE Датчик Dytran серії 1203 – це кільцевий датчик сили, який використовується в силових вузлах, дослідженнях машин, моніторингу преса і тестуванні управління технологічними процесами.

Основні характеристики

• Конструкція: корпус з нержавіючої сталі, герметичне виконання, маса близько 50 г.
• Монтаж: отвір центральний Ø 0.40 дюйм (10.2 мм) для кріплення через шпильку або болт, 10-32 радіальний конектор.
• Електріка: IEPE режим, живлення 18–30 VDC, струм 2–20 mA.
• Диапазони вимірювання: варіанти від 100 lbf до 10 000 lbf (моделі 1203V1–V5).
• Чутливість: від 0.5 mV/lbf до 50 mV/lbf залежно від моделі.
• Точність: приблизно ±1.0 % FS.
• Температурний діапазон: від −73 °C до +121 °C.

Переваги

• Форма «force washer» дозволяє встановлення в прецизійних пресах чи лінках без значного впливу на конструкцію.
• IEPE формат спрощує інтеграцію — немає потреби в окремому зарядному підсилювачі.
• Широкий вибір діапазонів та чутливостей дає змогу обирати оптимальну модель під конкретне навантаження.
• Компактність та стійкість до агресивного середовища завдяки герметичному сталевому корпусу.

Застосування

• Моніторинг динамічних сил у прес-машинах і формувальних системах.
• Використання в лінках навантаження (force links) при випробуваннях машин.
• Загальні динамічні вимірювання у машинобудуванні, виробничих процесах і тестових стендах.

Dytran 1203V — надійний та компактний IEPE кільцевий датчик сили (force washer), ідеальний для моніторингу динамічних навантажень у пресах, лінках навантаження та тестових стендах. Широкий вибір діапазонів, герметичний корпус і IEPE-інтерфейс забезпечують гнучку та точну роботу у складних умовах. Рекомендований для інженерів NVH-лабораторій, R&D-центрів та виробничих застосувань в Україні.
