Dytran 1061V - IEPE датчик динамічної сили для модального аналізу та контролю

Dytran серії 1061 – це датчик сили IEPE, призначений для вимірювання динамічних сил від 500 до 50 000 lbf у широкому діапазоні частот. Цей датчик динамічної сили з діапазоном чутливості 0,1- 10 mV/lbf, може вимірювати до 1 000 lbf в режимі розтягування.

Датчик має вбудовану електроніку, що усуває необхідність у зовнішньому підсилювачі заряду і перетворювачі.

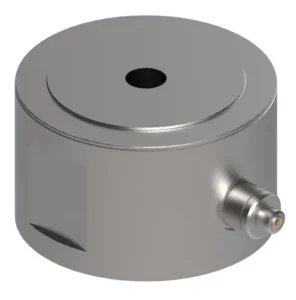

Конструкція серії 1060V має кварцовий чутливий елемент, що працює в режимі стиснення і упакований в міцний корпус з нержавіючої сталі вагою 452 грами. Пристрої мають осьовий роз’єм 10-32 і різьбовий отвір 3/8-16 у верхній частині корпусу датчика.

Основні характеристики

• Тип сенсора: Voltage-mode IEPE, вбудована електроніка, напруга збудження 18–30 VDC, струм живлення 2–20 mA.
• Діапазони вимірювання: від 500 до 50 000 lbf у стисненні; до 1 000 lbf у розтягуванні (tension mode).
• Чутливість: від 0.1 до 10 mV/lbf, залежно від моделі.
• Корпус і монтаж: корпус із нержавіючої сталі, вага ≈ 452 г, конектор 10-32 radial, кріплення: 3/8-16 tapped hole зверху та внизу.
• Температурний діапазон: приблизно −73 °C … +121 °C (−100…+250 °F).
• Область застосування: модальні та структурні аналізи, прес-моніторинг, контроль процесів, загальні динамічні вимірювання сили.

Переваги

• Вбудований IEPE-інтерфейс — мінімум додаткової апаратури.
• Широкий діапазон — від дуже малих до великих сил — одна серія для багатьох задач.
• Кварцовий сенсор — висока лінійність і стабільність.
• Надійний конструктив із нержавіючої сталі, універсальне кріплення.

Сфери застосування

• Модальний аналіз конструкцій, виявлення власних частот і перехідних явищ.
• Моніторинг сил у пресах, виробничих машинах і лабораторних стендах.
• Контроль динамічних навантажень у R&D, промислових лабораторіях, випробувальних центрах.

Dytran 1061V — потужний та гнучкий IEPE-датчик сили, який однаково підходить для модального аналізу, виробничого контролю та випробувань великих навантажень. Завдяки діапазону до 50 000 lbf, вбудованій електроніці та міцній конструкції, цей сенсор є надійним інструментом для R&D-лабораторій, NVH-центрів і промислових застосувань. Рекомендований інженерам в Україні, які шукають високу точність і довговічність у вимірюваннях динамічних сил.
