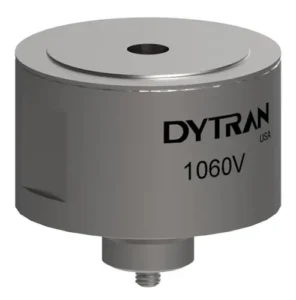

Dytran 1060V - IEPE динамічний датчик сили (Voltage/IEPE)

Dytran серії 1060 – це датчик сили IEPE, призначений для вимірювання динамічних сил до 50 000 lbf у широкому діапазоні частот. Цей датчик динамічної сили з діапазоном чутливості 0,1- 10 mV/lbf, може вимірювати до 1 000 lbf в режимі розтягування.

Датчик має вбудовану електроніку, що усуває необхідність у зовнішньому підсилювачі заряду і перетворювачі.
Конструкція серії 1060V має кварцовий чутливий елемент, що працює в режимі стиснення і упакований в міцний корпус з нержавіючої сталі вагою 460 грамів. Пристрої мають осьовий роз’єм 10-32 і різьбовий отвір 3/8-16 у верхній частині корпусу датчика.

Основні характеристики

• Діапазон вимірювання: до 50 000 lbF (≈ 222 kN) у стисканні; до ≈ 1 000 lbF (≈ 4.45 kN) у розтягуванні (tension mode).
• Чутливість: від 0.1 до 10 mV/lbf (залежно від моделі).
• Корпус і матеріали: корпус із нержавіючої сталі, маса приблизно 460 г.
• Конектори та монтаж: 10-32 axial connector; кріплення через 3/8-16 tapped hole на верхній поверхні.
• Температурний діапазон: –73 °F до +121 °F (прибл. –73…+121 °C).
• Тип сенсору: кварцовий елемент у IEPE voltage-mode — вбудована електроніка, без необхідності зовнішнього підсилювача.

Переваги

• Безпечна та зручна IEPE конструкція із вбудованою електронікою — спрощує підключення та зменшує кількість обладнання.
• Широкий діапазон сили до 50 000 lbF робить його універсальним для важких випробувань.
• Надійна конструкція з нержавіючої сталі та кварцовий елемент гарантують великий ресурс і стабільність результатів.
• Мінімальні розміри та маса забезпечують зменшення інерційних впливів у випробуваннях.

Застосування

• Модальний аналіз конструкцій, визначення власних частот і форм вібрацій.
• Моніторинг зусиль у пресах та виробничих машинах.
• Процесний контроль у динамічних системах, вимірювання швидких ударних сил.

Dytran 1060V — це надійний динамічний IEPE-датчик сили із широким діапазоном вимірювань, вбудованою електронікою та високою міцністю. Чудово підходить для модального аналізу, вимірювань пресових і ударних сил. Його конструкція забезпечує надійність і точність навіть у складних промислових або лабораторних умовах. Рекомендований для NVH-лабораторій, R&D і випробувальних центрів в Україні.
