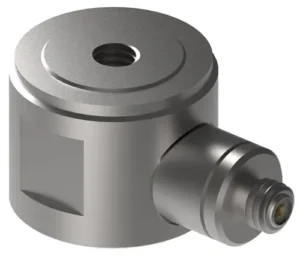

Dytran 1053V – IEPE датчик динамічної сили

Dytran 1053V – високочутливий IEPE датчик динамічної сили, розроблений для модальних випробувань, ударних тестів та структурного аналізу. Має вбудовану електроніку, мініатюрний корпус із нержавіючої сталі (≈28 г) і широкий ряд виконань для вимірювання від дуже малих до значних навантажень.

Опис

IEPE Датчик сили Dytran серії 1053 , який використовується в модальному і структурному аналізі, управлінні технологічними процесами і вимірюваннях динамічної сили загального призначення.

Основні характеристики

Діапазони вимірювання: 10…5000 lbF (≈0,04–22 кН), 6 модифікацій.
Чутливість: до ≈112,4 mV/lbf (≈19,7 mV/Н) для малих навантажень.
Корпус: нержавіюча сталь, маса приблизно 28 г.
Монтаж: різьбові отвори 10-32 UNF зверху та знизу для встановлення у силові вузли.
Конектор: радіальний 10-32.
Температура роботи: -73…+121 °C.
Тип інтерфейсу: IEPE (voltage mode) з інтегрованою електронікою.

Переваги

Вбудована IEPE електроніка – не потрібні зарядні підсилювачі.
Мінімальна маса зменшує вплив на конструкцію.
Висока власна резонансна частота – точність при швидких ударах і перехідних процесах.
Широкий вибір виконань під різні діапазони сил.

Сфери застосування

Модальний та структурний аналіз конструкцій.
Контроль ударних і пресових навантажень.
Випробування устаткування та контроль виробничих процесів.

Dytran 1053V – універсальний IEPE датчик сили з високою чутливістю і компактним корпусом, що забезпечує точні вимірювання динамічних сил. Ідеальний для NVH-лабораторій, машинобудування та R&D-центрів України. Зверніться до АНВІТ – ми підберемо правильну модель Dytran 1053V під ваш діапазон навантажень.
