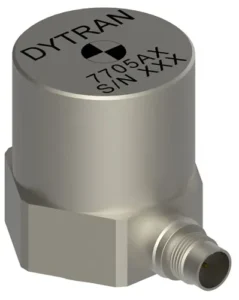

Dytran 7705A - E.L.F. гібридний VC MEMS + Piezo акселерометр (0…10 kHz)

Акселерометр Dytran серії 7705 (ELF™) поєднують в собі п’єзоелектричний елемент, і елемент MEMS зі змінною ємністю, об’єднані в одному виході, для створення найширшої в галузі смуги частотних характеристик  до 10 кГц.

Основні характеристики

• Технологія: гібрид VC MEMS + Piezo, з одним аналоговим виходом, герметичне титанове виконання.
• Діапазони й чутливості:
  • 20 g — 100 mV/g
  • 40 g — 50 mV/g
  • 200 g — 10 mV/g
• Частотний діапазон: від 0 Гц до приблизно 10 кГц (±3 дБ).
• Корпус і вага: титановий герметичний корпус; вага ≈ 15 г.
• Монтаж і підключення: отвір 10-32 UNF для кріплення, 4-pin M4.5×0.35 radial конектор.
• Живлення: 5-28 V DC, струм споживання 7-9 мА.

Переваги

• Один сенсор — замість двох: DC-MEMS для низьких частот і Piezo для високих — забезпечує компактність і економію.
• Широкий спектр вимірювань: від статичних прискорень і нахилу до динаміки аж до 10 кГц.
• Надійна робота в складних умовах: титан, герметизація, компактна вага.

Типові сфери застосування

• Польотні випробування, авіаційні стенди, моніторинг стану (HUMS), NVH-аналіз.
• Дослідження турбін, динаміка структур, вимірювання низькошвидкісних та високочастотних вібрацій у одному сенсорі.

Dytran 7705A із технологією E.L.F. — це універсальне рішення для вимірювань від DC до 10 кГц, ідеально підходить для авіаційних та промислових застосувань: flight testing, HUMS, турбіни, NVH та structural dynamics. В одному корпусі — два елементи, один вихід, надтонкий корпус, широкий діапазон і повна надійність.
