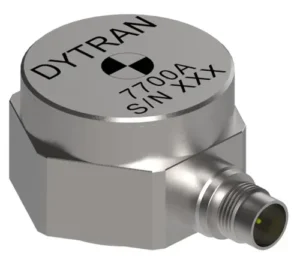

Dytran 7700A - високоточний VC MEMS акселерометр із DC-відгуком

Високоточний акселерометр Dytran серії 7700А ( змінної ємності – VC), призначений для тестування подушок безпеки, краш-тестів, льотних випробувань, якості їзди, а також для сейсмічного моніторингу.

Основні характеристики

• Тип та технологія: одновісний VC MEMS акселерометр із DC-відгуком, диференційний вихід, герметичний титановий корпус.
• Діапазони та чутливості:
  • 7700A1: ±5 g — 100 mV/g
  • 7700A2: ±10 g — 50 mV/g
  • 7700A3: ±25 g — 20 mV/g
  • 7700A4: ±50 g — 10 mV/g
  • 7700A6: ±200 g — 2.5 mV/g
• Частотний діапазон (±3 дБ): від 0 Гц (DC) до ~0.2-1.5 кГц, залежно від моделі (наприклад: 5 g — 0.2 кГц; 200 g — 1.5 кГц).
• Маса: ≈ 8 г.
• Температурний діапазон: від –55 °C до +125 °C.
• Монтаж: шпилька 10-32 UNF; конектор — 4-pin radial M4.5×0.35, збоку.
• Ізоляція та TEDS: електрична ізоляція відсутня, TEDS-несумісний.

Переваги

• DC-відгук дозволяє виміряти як статичні (нахил), так і динамічні прискорення — універсальний сенсор
• Пряма заміна piezoresistive модулів — спрощена інтеграція в існуючі системи
• Компактний і легкий корпус (8 г) практично не впливає на динаміку монтажу
• Герметичний титановий корпус забезпечує надійну роботу навіть в умовах вологи й агресивного середовища

Типові сфери використання

• Краш-тести, airbag-вимірювання
• Aвіаційні тести (flight testing), динаміка повітряного судна, комфорт їзди (ride quality)
• NVH-аналіз, вибухостійкість, сейсміка

Dytran 7700A — це довговічний і гнучкий VC MEMS акселерометр із DC-відгуком, що забезпечує надійність і простоту інтеграції завдяки drop-in форм-фактору strain-gage сенсорів, ідеально для краш-тестів, авіа-робіт, NVH-аналізу та випробувань в складних умовах. Їх компактність і точність роблять їх популярним вибором для українських R&D-лабораторій та тестових центрів.
