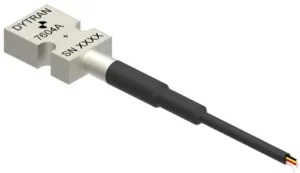

Dytran 7604A - точний VC MEMS акселерометр із DC-відгуком для низько- та середньочастотних вимірювань

Dytran 7604A — високоточний акселерометр на базі технології капацитивного MEMS (VC), розроблений як універсальна заміна піезорезистивним сенсорам у застосуваннях з нульовим або середнім частотним діапазоном. Він поєднує DC-відгук, диференційний вихід, герметичний титановий корпус та схему, що моделює міст (bridge), забезпечуючи сумісність із існуючими системами.

Опис

Акселерометр Dytran серії 7604 – це високоточний акселерометр змінної ємності (VC), призначений для заміни п’єзорезистивних датчиків у випробуваннях подушок безпеки, краш-тестах, льотних випробуваннях, моніторингу якості їзди та сейсмічного моніторингу.

Основні характеристики

Тип сенсора: VC MEMS з DC-відгуком, диференційний вихід, надання реакції на постійні та змінні прискорення.
Корпус: титановий, герметичний, зі шнуровим інтегрованим кабелем (flying leads), вага ~3,6 г.
Діапазони прискорень і чутливості (модель-залежні):
- 7604A1: 49,05 m/s² (~5 g), чутливість 10,19 mV/m/s² (~100 mV/g)
- 7604A2: 98,10 m/s² (~10 g), 5,10 mV/m/s²
- 7604A3: 245,25 m/s² (~25 g), 2,04 mV/m/s²
- 7604A4: 490,50 m/s² (~50 g), 1,02 mV/m/s²
- 7604A5: 981,00 m/s² (~100 g), 0,51 mV/m/s²
- 7604A6: 1962,00 m/s² (~200 g), 0,25 mV/m/s²
Температурний діапазон: від −40 °C до +120 °C.
Електроживлення: ті ж вимоги, що і у strain-gage сенсорів — спрощує інтеграцію.
Стійкість: герметично заповнений, стійкий до вологи та бруду, має вбудовану регуляцію напруги.

Переваги

DC-відгук — можливість вимірювати як статичні (нахил), так і динамічні прискорення.
Легкий корпус (3,6 г) і компактність забезпечують мінімальний вплив на динаміку об’єкта.
Сумісність із традиційними strain-gage системами полегшує перехід.
Надійність навіть у суворих умовах завдяки герметизації та регуляції живлення.

Типові сфери застосування

Тестування подушок безпеки та краш-тести в автомобільній індустрії.
Польотні випробування літаків та аналіз комфорту руху.
Сейсмічний моніторинг», низькочастотний вибір сигналів.
Заміна piezoresistive сенсорів у існуючих системах без значних змін інфраструктури.

Dytran 7604A — це надійний та високоточний сенсор VC MEMS із DC-відгуком, який ідеально підходить для сучасних тестових задач: від automotive до сейсміки. Його легкість, довговічність і спрощена інтеграція роблять його оптимальним вибором для українських R&D-центрів, лабораторій і польових умов.
