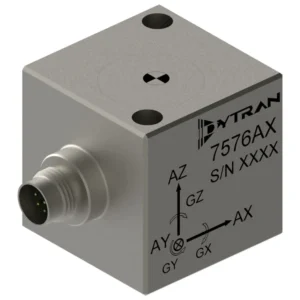

Dytran 7576A – аналоговий 6DOF VC-MEMS датчик руху у титановому герметичному корпусі

Dytran серії 7576 – це повністю аналоговий датчик з шістьма ступенями свободи (6DOF), що містить три одновісних акселерометра на основі MEMS і три гіроскопа на основі MEMS.

7576A – це аналоговий 6DOF-датчик руху, розроблений для застосування в приладобудуванні з нульовою і середньою частотою і діапазоном вхідних сигналів. Датчик використовує окрему мікросхему DC-MEMS для кожного каналу прискорення і кутової швидкості з високошвидкісною низькоімпедансною буферизацією для вимірювання прискорення і кутової швидкості в комерційних і промислових умовах. Модель 7576A2 доступна з діапазоном акселерометра ±2g та гіроскопа ±50°/сек і має герметичний титановий корпус.

Аналоговий датчик 6DOF

Вимірювання прискорення XYZ, а також крену, тангажу і рискання. Серія 7576 – це повністю аналоговий датчик з шістьма ступенями свободи (6DOF), що містить три одновісних DC-MEMS акселерометра і три DC-MEMS гіроскопа. Датчик надає кінцевому користувачеві прискорення (g) по X, Y, Z, а також інформацію про положення (крен, тангаж, рискання, виражені в градусах/сек) навколо цих трьох ортогональних осей. Серія пропонує кілька діапазонів чутливості і надає нашим кінцевим користувачам високопродуктивні, економічно ефективні, невеликі за розміром 6DOF-сенсори для безлічі застосувань.
Серія 7576A використовує окрему DC-MEMS мікросхему для кожного каналу прискорення і кутової швидкості з високошвидкісною низькоімпедансною буферизацією для вимірювання кутової швидкості в комерційних і промислових умовах. Датчики створюють один аналоговий вихід на кожен канал вимірювання. Шість вимірювальних каналів доступні для напрямків X, Y і Z (прискорення і швидкість обертання на кожну вісь). Серія має покращені характеристики електричних перешкод і розширену частотну характеристику.
Датчик упакований в компактний, легкий, міцний, титановий, герметично закритий корпус для виживання в суворих умовах. Датчик також має знімний кабель для зручності під час встановлення та зняття з досліджуваного зразка.

Ключові технічні характеристики

• Тип датчика: 6DOF VC-MEMS (три осі прискорення + три осі кутової швидкості) з DC-відгуком і низьким шумом.
• Діапазони прискорення: варіанти ±2 g, ±5 g, ±10 g, ±30 g та ±200 g (залежно від версії).
• Частотні діапазони: орієнтовно 0-700 Гц до 0-3800 Гц (±3 dB, залежно від конфігурації).
• Корпус: герметичний титановий, міцний для суворих умов, маса приблизно 55 г.
• Вихід: шість незалежних аналогових каналів (X, Y, Z прискорення + три кутові швидкості).
• Живлення: 5-30 V DC, номінальний струм ≥12 mA; вихідна напруга у діапазоні до 0-5 V, холостий рівень ≈2.5 V.
• Монтаж: компактний корпус із легким демонтажем та знімним кабелем для швидкого встановлення на об’єкт.

Переваги Dytran 7576A

• Вимірює шість компонентів руху одночасно – економія місця і спрощена інсталяція порівняно з набором окремих сенсорів.
• VC-MEMS забезпечує стабільність на нульовій частоті (DC-відгук), високу чутливість і низький рівень шуму.
• Герметичний титановий корпус гарантує надійну роботу у вологих, запилених, ударно-навантажених умовах.
• Невелика маса й розміри дозволяють монтаж на рухомі конструкції або обмежені поверхні без впливу на динаміку об’єкта.
• Аналоговий вихід без затримок – ідеально для реального часу та високошвидкісних вимірювань.

Типові застосування

• Автомобільні випробування динаміки – аналіз стійкості, переворотів, безпеки та керованості.
• Авіаційна та аерокосмічна інженерія – наземні та льотні тести, моніторинг флаттеру.
• Інженерія великих машин та інфраструктур – вимірювання динаміки конструкцій.
• R&D та симуляційні системи – лабораторні аналізи руху, мехатроніка, активні системи керування.

Dytran 7576A – компактний та потужний 6DOF VC-MEMS сенсор для вимірювання руху, який дозволяє одночасно реєструвати лінійні прискорення і кутові швидкості. Ідеально підходить для українських інженерних центрів, лабораторій і випробувальних полігонів, де потрібна точність і надійність у складних умовах.

Замовте Dytran 7576A вже сьогодні – залиште заявку на сайті АНВІТ або зв’яжіться з нами телефоном чи email, щоб отримати ціну, строк постачання та технічну консультацію щодо інтеграції датчика у вашу систему.
