Dytran 7506A - високоточний одновісний VC MEMS акселерометр для авіаційних застосувань

Dytran 7506A — це високоточний одновісний акселерометр на базі variable capacitance (VC) MEMS з постійним (DC) відгуком. Доступні два варіанти: з діапазоном ±50 g (≈ 500 м/с²) або ±400 g (≈ 4000 м/с²). Розроблений спеціально для польотних випробувань, аналізу флаттера та вібрацій в умовах польоту.

Високоточний одновісний акселерометр змінної ємності (VC), який використовується в льотних випробуваннях, у низькочастотних вимірюваннях вібрації літаків.

Опис

Всі моделі

Завантаження

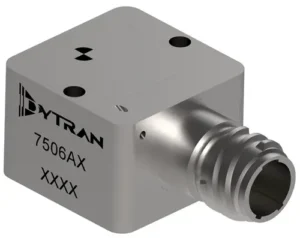

Акселерометри Dytran серії 7506A є високоточними одновісними акселерометрами зі змінною ємністю (VC) з діапазонами вимірювання 400g та 50g. Модуль акселерометра містить ємнісний чутливий елемент MEMS, малошумну електроніку та струмовий вихід, запакований у міцний корпус з нержавіючої сталі з 3-контактним роз’ємом U2013.

Датчик герметичний і надійно працює в умовах високої вологості та забрудненого середовища.

Основні характеристики

Тип/технологія: MEMS-VC із DC-відгуком, постійний сигнал, низький шум.
Діапазони вимірювань: 50 g (~500 м/с²) або 400 g (~4000 м/с²).
Частотний діапазон: від 0 Гц до ~0,3 кГц (~300 Гц).
Маса корпусу: 70 г.
Температурний діапазон: від −50 °C до +125 °C.
Корпус: герметичний, призначений для польотних умов (airborne).
Вихідний сигнал: аналоговий, за технологією CVLD — адаптовано для каналів із струмовим режимом 4–20 мА.
Монтаж: радіальний 3-контактний конектор, монтаж через отвори (thru-hole).

Переваги Dytran 7506A

DC-відгук дозволяє вимірювати як статичні, так і динамічні прискорення, включаючи нахили та вібрації.
Низький рівень шуму та герметичний корпус — висока надійність у складних умовах, включаючи вологість і пил.
Конструкція CVLD сумісна зі стандартними каналами 4–20 mA, забезпечує стабільність і низьку залежність від джерела живлення.
Компактний і легкий (70 г) акселерометр не впливає на динаміку випробовуваного об’єкта.
Призначений для польотних випробувань та аналізу флаттера — оптимізований для умов авіації.

Сфери застосування

Польотні тестування літаків: вібраційні та флаттерние випробування.
Аналіз вібрацій в авіаційних конструкціях у низькочастотному діапазоні.
Застосування у вимогливих середовищах: герметичність, широкий температурний діапазон, DC-відгук.

Dytran 7506A — це високоточний, герметичний VC MEMS акселерометр для польотних випробувань і аналізу вібрації у літальних апаратах. Його DC-відгук, компактність та висока стабільність роблять його ідеальним рішенням для R&D-лабораторій і польових задач в Україні.

Код продукту	Діапазон вимірювань [m/s²]
7506A1	500 m/s²
7506A2	4000 m/s²

Документ	Мова
7506 Vibration Transducer - Datasheet	English
