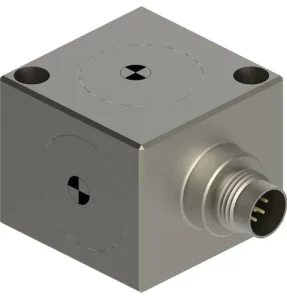

Dytran 7503D – високоточний триосьовий VC MEMS акселерометр

Dytran 7503D – триосьовий акселерометр зі змінною ємністю (VC MEMS), створений для вимірювань низько- та середньочастотних прискорень у складних умовах. Доступний у діапазонах 2–400 g, має частотну межу 0–400…3000 Гц, резонансну частоту близько 4,1 кГц і робочий температурний діапазон −55…+125 °C. Завдяки легкому титановому корпусу ≈35–38 г, герметичності та диференційному виходу, він ідеально підходить для краш-тестів, airbag-систем, сейсмічного моніторингу та робототехніки.

Трьохосьове вимірювання (X-Y-Z)
Диференційний вихід
DC-відгук (вимірювання статичних та динамічних прискорень)
Живлення: +9 до +36 V DC
Чутливості на вибір: 40, 80, 160, 400, 800, 2000 мВ/г
Діапазони вимірювання: 2 g, 5 g, 10 g, 25 g, 50 g, 100 g, 200 g, 400 g
Частотний діапазон: 0…400–3000 Гц (±3 дБ)
Радіальний роз’єм: 9-контактний 5/16-32
Монтаж: два гвинти #4 або M3
Матеріал корпусу: титан
Герметичне ізольоване виконання
Маса: ~35 г

Опис

Всі моделі

Завантажити

Серія Dytran 7503D – високоточні тривісні акселерометри VC MEMS з вбудованим підсилювачем, малошумною електронікою та диференційним виходом. Нижня межа 0 Гц дозволяє вимірювати як статичні нахили, так і динамічні вібрації, а верхній частотний діапазон 400–3000 Гц дозволяє знімати швидкі переходи, імпульсні події та ударні навантаження. Титановий корпус, 9-контактний роз’єм і монтаж через два гвинти забезпечують легку інсталяцію та високу надійність.

Комплект постачання: 2 монтажні гвинти (6972), 2 монтажні шайби (6973). Рекомендовані аксесуари: попередній підсилювач / формувач сигналу Dytran 4010. Сумісні кабелі: 6956A, 6964A.

Dytran 7503D – надійний тривісний VC MEMS акселерометр для критичних випробувань, тестових центрів, automotive R&D, безпекових систем, сейсмічного аналізу та робототехніки. Якщо вам потрібен точний сенсор для краш-тестів або моніторингу конструкцій – команда АНВІТ підбере правильну версію та забезпечить поставку в Україні. Звертайтесь за консультацією та комерційною пропозицією!

Тип	Діапазон вимірювання [м/с²]	Чутливість
7503D1	20 m/s²	2 pC/g, 0 mV/g
7503D2	50 m/s²	800 mV/g
7503D4	250 m/s²	160 mV/g
7503D5	500 m/s²	80 mV/g
7503D6	1000 m/s²	40 mV/g

Документ	Мова
7503D Vibration Transducer	English
7503D2 Vibration Transducer	English
7503D4 Vibration Transducer	English
7503D5 Vibration Transducer	English
7503D6 Vibration Transducer	English
