Dytran 5805A - IEPE імпульсний сідж-молоток для динаміки великих конструкцій

Dytran 5805A — це ударний молоток , призначений для тестування великих конструкцій з визначеною силою з метою дослідження поведінки, а також для визначення загального структурного стану досліджуваного об’єкту.

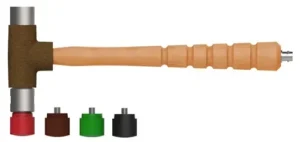

• Маючи чутливість 1 мВ/фунт та доступний діапазон вимірювання до 5000 фунт, модель Dytran 5805A поставляється з головкою вагою 11 фунт  і чотирма змінними ударними наконечниками.
• Електричне підключення здійснюється через роз’єм BNC, розташований на кінці руків’я молотка.

Конструкція ударного молотка Dytran IEPE включає п’єзоелектричний датчик сили з компенсацією прискорення, вбудований у головку молотка на ударній поверхні, що забезпечує плавний частотний спектр без аномалій.

Основні характеристики

• Тип виходу: IEPE через BNC-конектор, зручне підключення до DAQ-систем.
• Чутливість: ~1 мВ/фунт (~2,2 мВ/кН).
• Діапазон вимірювань: до 5000 lbf (~22 240 N).
• Маса головки: ~1 lb (~0,45 кг).
• У комплекті: 4 змінні насадки для адаптації спектру удару.
• Компенсація прискорення: застосовується для усунення власних резонансів молотка.

Переваги

• Потужність збудження для великих конструкцій — балки, резервуари, промислові елементи.
• Чистий та стабільний IEPE сигнал без резонансних артефактів, завдяки компенсованому датчику.
• Гнучкість у виборі спектра завдяки набору насадок.
• Зручність підключення та експлуатації — ідеально для польових та лабораторних умов.

Застосування

• Модальний та структурний аналіз (EMA) великих конструкцій: мости, башти, промислові споруди.
• Визначення функції частотного відгуку (FRF) за допомогою ударного збудження та FFT-аналізу.
• Структурна діагностика у польових умовах.

Dytran 5805A — надзвичайно надійний і потужний інструмент для модального аналізу великих інженерних конструкцій в Україні. Його IEPE-вихід, ударна енергія і можливість адаптації спектру роблять його незамінним рішенням для лабораторій, R&D-центрів і польових досліджень.
