Dytran 5802A - потужний IEPE імпульсний сідж-молоток для модального аналізу великих структур

Dytran 5802A — це ударний молоток , призначений для тестування великих конструкцій з визначеною силою з метою дослідження поведінки, а також для визначення загального структурного стану досліджуваного об’єкту.

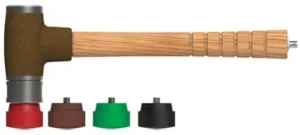

• Маючи чутливість 1 мВ/фунт та доступний діапазон вимірювання до 5000 фунт, модель Dytran 5802A поставляється з головкою вагою 3 фунти і чотирма змінними ударними наконечниками.
• Електричне підключення здійснюється через роз’єм BNC, розташований на кінці руків’я молотка.

Конструкція ударного молотка Dytran IEPE включає п’єзоелектричний датчик сили з компенсацією прискорення, вбудований у головку молотка на ударній поверхні, що забезпечує плавний частотний спектр без аномалій.

Основні характеристики

• Режим виходу: IEPE через BNC-конектор — повністю сумісний з сучасними DAQ-системами.
• Чутливість: 1 мВ/фунт (~2,2 мВ/кН).
• Діапазон вимірювань: до 5000 lbf (~22 240 N).
• Маса головки: 3 lb (1,36 кг).
• Змінні насадки: комплект із чотирма насадками для точного формування імпульсу.
• Компенсація прискорення: покращує стабільність спектру, усуваючи артефакти власних резонансів.

Переваги моделі

• Сильний імпульс для аналізу великих конструкцій — мостів, корпусів, балок.
• IEPE-вихід через BNC спрощує інтеграцію з даними вимірювальних систем.
• Набір насадок дозволяє адаптувати форму імпульсу для оптимального спектра FRF-аналізу.
• Портативна, але міцна конструкція — ідеальна для польових тестувань.

Зони застосування

• Модальний аналіз (EMA) великих конструкцій — будівлі, мости, інфраструктурні елементи.
• Вимірювання функцій частотної відгуку (FRF) з FFT-аналізом після ударного збудження.
• Структурна діагностика та перевірка збереженості конструкцій у лабораторних чи польових умовах.

Dytran 5802A — це потужний та надійний інструмент для модального аналізу великих структур. Його чіткий IEPE-вихід, висока міцність та можливість адаптації імпульсів роблять його ідеальним вибором для українських лабораторій і польових випробувань.
