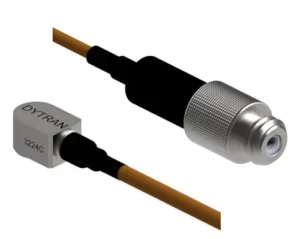

Dytran 3224C – ультрамініатюрний зарядовий акселерометр

Dytran 3224C – мініатюрний акселерометр зарядового типу. Цей датчик пропонує різноманітні можливості, включаючи TEDS та стійкість до високих температур.
Використовується стрес-тестуванні впливу навколишнього середовища (ESS), вимірюваннях механічного удару та вібрації друкованих плат, для аеро-космічних застосувань, тестування відгуку продукції та загальних космічних вимірювань вібрації.
Датчик кріпиться за допомогою клею.

Технічні характеристики

• Тип / технологія: Piezoelectric, charge mode (без вбудованої електроніки)
• Осі: Uniaxial
• Діапазон прискорень: до 1000 g (~10 000 m/s²)
• Чутливість: ~0,25 pC/g (±15 %)
• Частотний діапазон: 5 Гц – 10 000 Гц
• Резонансна частота: ~40 кГц
• Температурний діапазон: –50 °C … +175 °C
• Корпус: титан, герметичний
• Маса: лише ~0,2 г
• Монтаж: клеєвий (adhesive), що дозволяє встановлення в мінімальних просторах
• Роз’єм: кабель із 10-32 jack (вихід збоку)

Переваги та особливості

• Ультрамініатюрний розмір — ідеальний для монтажу в обмежених просторах
• Витримує температуру до +175 °C без втрати характеристик
• Титановий корпус гарантує довговічність та стійкість до середовища
• Широкий діапазон частот для вібраційних і ударних випробувань
• Надзвичайно мала маса (0,2 г) мінімізує вплив на об’єкт вимірювання

Сфери застосування

• Environmental Stress Screening (ESS) — випробування на надійність і термостійкість
• Тестування друкованих плат, електронних вузлів і мікрокомпонентів
• Вимірювання вібрацій та ударів у просторах з обмеженим доступом
• Авіація та космос — коли критичні компактність і мінімальна маса

Dytran 3224C — це ультрамініатюрний зарядовий акселерометр, що поєднує унікальну компактність, чутливість 0,25 pC/g і діапазон до 1000 g. Його конструкція «tear-drop», мала маса й можливість роботи при +175 °C роблять його ідеальним для вимірювань у компактних просторах, ударних тестів, а також застосувань у авіаційній та космічній галузях. Рішення АНВІТ гарантує точність і надійність навіть у найскладніших умовах.
