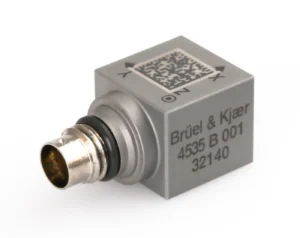

Type 4535-B - тріаксіальний CCLD/IEPE акселерометр з TEDS

Type 4535-B — високоточний triaxial CCLD (IEPE) акселерометр з вбудованою електронікою та підтримкою TEDS. Розроблений для широкого спектру задач: структурних випробувань, NVH-аналізу автомобіля, акустичного штучного старіння (acoustic fatigue) та загальних вібраційних тестів у лабораторіях. Має широкий частотний діапазон, надлегкий титановий корпус та універсальну конфігурацію входів. Поставляється без кабелю.

Опис

Характеристики

Всі моделі

Завантажити

Тривісний CCLD акселерометр з електронним паспортом датчика (TEDS) тип 4535-B призначений для спрощення випробувань, задовольняючи більшість різноманітних потреб сучасної випробувальної лабораторії за допомогою одного датчика.

Переваги

Три в одному — три осі в одному сенсорі, економія каналів і часу монтажу.
Надлегкий корпус із титану мінімізує вплив маси на тестований об’єкт.
Широкий діапазон нижніх частот (0.3 Hz) підходить для структурних вимірювань і NVH-аналізу.
Можливість вибору чутливості під конкретне завдання (версії 1 mV/ms², 9.8 mV/g, 98 mV/g) робить датчик універсальним.
Комплектний TEDS спрощує налаштування в багатоканальних системах і виключає ручний ввод специфікацій.
Шум ≤900 µg RMS дозволяє виділяти малосигнальні вібрації.

СФЕРИ ЗАСТОСУВАННЯ

Загальне призначення
Структурні випробування
Вимірювання автомобільного кузова і силового агрегату
Випробування на акустичну втому
Тривісні вимірювання в обмеженому просторі

Type 4535-B — універсальний, легкий тріаксіальний CCLD-акселерометр з широким частотним діапазоном, низьким шумом і різними опціями чутливості. Ідеальний вибір для швидкого налаштування багатоканальних систем вимірювань, завдяки TEDS та титановому корпусу. Підходить для NVH-лабораторій, структурних випробувань, автомобільного тестування, акустичного старіння тощо.

Тип 4535-B
Тип/технологія	П'єзоелектричний CCLD (IEPE)
Напрямок/осі	Тривісний
Діапазон вимірювання	710 м/с², 7140 м/с², 51000 м/с²
Чутливість	98 мВ/g, 9,8 мВ/g, 0,98 мВ/g
Частотний діапазон	0,3 Гц - 10 кГц
Резонансна частота	30 кГц
Температурний діапазон	-60 ... + 125 °C
TEDS	Так

Тип	Діапазон вимірювання	Чутливість	Вага
-4535-B-001-	710 м/с²	6 гр	98 мВ/g
-4535-B-003-	51000 м/с²	4.8 гр	0.98 мВ/g
-4535-B--	7140 м/с²	6 гр	9.8 мВ/g

Документ	Мова
Triaxial CCLD Accelerometer Types 4535-B, 4535-B-001 and 4535-B-003	English
