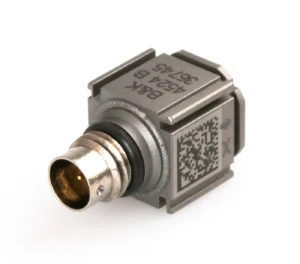

HBK Type 4524-B — кубічний трьохосьовий CCLD акселерометр з конструкцією OrthoShear

Типи 4524-B і 4524-B-001 – це легкі тривісні п’єзоелектричні акселерометри OrthoShear, кожен з яких має три незалежні виходи для одночасних вимірювань в трьох взаємно перпендикулярних напрямках. Типи 4524 і 4524-B мають 4-контактний роз’єм.

Основні характеристики

• Чутливість: 10 mV/g (версія Type 4524-B) або 1 mV/g (варіант -001).
• Діапазон прискорення: ±500 g (версія B), ±50 g (версія -001).
• Частотний діапазон (амплітуда ±10 %):
  • X-вісь: ≈0,2 Гц … 5,5–10 кГц
  • Y та Z осі: ≈0,25 Гц … 3–5 кГц
• Резонансна частота при монтажі: ≈18 кГц (вісь X); ≈9–10 кГц (осі Y і Z).
• Залишковий шум (RMS): X: <0,4 mg; Y, Z: <0,2–0,7 mg (залежно від версії).
• Маса: ≈5,7 г.
• Температурний діапазон експлуатації: −54 °C … +100 °C.
• З’єднання / живлення: 4-контактний роз’єм, постійний струм 2–10 mA; всі три осі живляться одночасно.

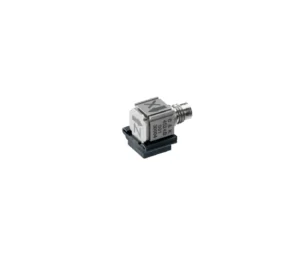

• Монтаж: кліп-кріплення (у комплекті) на 5 із 6 поверхонь; можливий також монтаж клеєм або притиском.
• Корпус: титановий, електрично ізольований і герметичний.

Переваги

• Одночасні тривісні вимірювання без потреби у кількох акселерометрах — зменшують масу системи й час монтажу.
• Високе співвідношення чутливості до маси та низький рівень шуму — ідеально для структурних і модальних досліджень.
• Підтримка TEDS та Data Matrix коду — спрощує калібрування та ідентифікацію у багатоканальних системах.
• Гнучкі варіанти монтажу (кліп, клей, притиск) зручні для складних геометрій.
• Широкий частотний діапазон дозволяє вимірювати як низькочастотні компоненти, так і резонансні піки.

СЦЕНАРИ ВИКОРИСТАННЯ

• Структурний аналіз
• Багатоканальний модальний аналіз
• Вимірювання для кузовів автомобілів і силових агрегатів

HBK Type 4524-B — надійний трьохосьовий акселерометр для багатоосьових вимірювань із мінімальним часом монтажу та малою масою. Виконаний за технологією OrthoShear, має широкий частотний діапазон і доступний у варіанті -001 (з чутливістю 1 mV/g), що робить модель гнучкою для різних задач.

Прилад дозволяє фіксувати як низькочастотні компоненти, так і високочастотні резонанси. Ідеально підходить для R&D-лабораторій, NVH-досліджень, модального аналізу та структурних випробувань в Україні.
