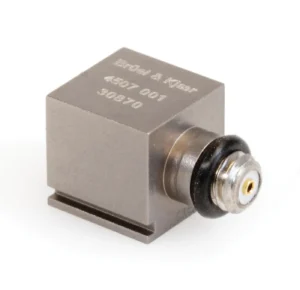

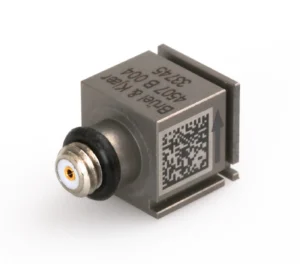

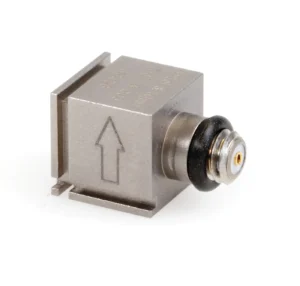

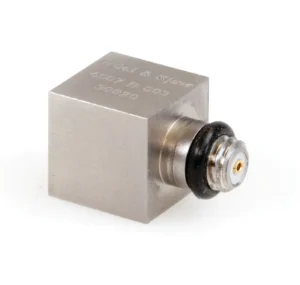

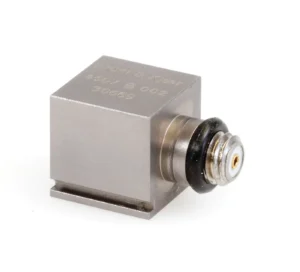

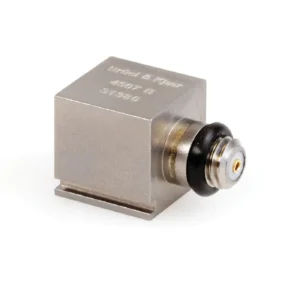

HBK Type 4507-B — мініатюрний CCLD/IEPE акселерометр з технологією ThetaShear

Мініатюрні CCLD акселерометри типу 4507 спеціально розроблені для роботи в суворих умовах промислового використання. Поєднання високої чутливості, малої маси і малих фізичних розмірів робить їх ідеальними для модальних вимірювань, таких як вимірювання кузовів автомобілів і силових агрегатів, а також для модального аналізу в літаках, поїздах і супутниках.

Основні характеристики

• Частотний діапазон: 0,3…6000 Гц (–10 % / +10 % на рівні специфікованої чутливості).
• Чутливість: ≈ 10 mV/ms² (≈ 1 mV/g) для стандартної версії.
• Маса: ≈ 4,8 г.
• Максимальне прискорення: у синусоїдальному режимі ≈ 70 g; в ударному (shock) — до ≈ 5000 g.
• Резонансна частота (при монтажі, орієнтовно): ≈ 18 кГц.
• Температурний діапазон експлуатації: від −54 °C до +121 °C.
• Корпус: титановий, з боковим конектором 10-32 UNF; герметичний; доступні версії з TEDS.
• Залишковий шум (residual noise): близько ±350 µg RMS у специфікованому діапазоні частот.
• Динамічний діапазон: >100 dB (для CCLD-версії).

Переваги

• Низька маса й компактність зменшують вплив акселерометра на результати вимірювань — критично для модальних аналізів.
• Боковий конектор полегшує монтаж на поверхнях, де верхній роз’єм заважав би встановленню.
• Висока верхня межа частот (6 кГц) дозволяє вимірювати високочастотні вібрації та структурні резонанси.
• Підтримка TEDS спрощує інтеграцію у багатоканальні системи та автоматичне зчитування параметрів.
• Широкий температурний діапазон і титановий корпус гарантують стабільність у складних промислових умовах.

СЦЕНАРИ ВИКОРИСТАННЯ

• Модальні вимірювання для автомобільних кузовів і силових агрегатів
• Багатоканальні вимірювання для модального аналізу
• Вимірювання для структурного аналізу

HBK Type 4507-B — надійний і високоточний акселерометр, створений для лабораторних і польових застосувань. Завдяки малій вазі (≈4,8 г), широкому частотному діапазону 0,3…6000 Гц та стабільності сигналу він забезпечує точність навіть у складних умовах.

Ідеально підходить для модальних випробувань, NVH-аналізу та структурного моніторингу, відповідаючи найвищим вимогам до динамічної точності та надійності.
