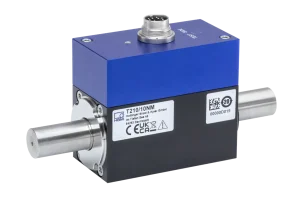

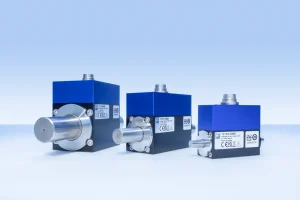

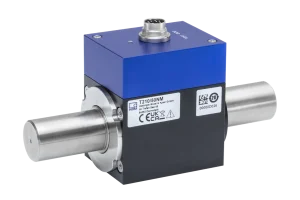

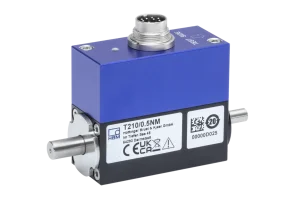

Датчик крутного моменту T210 HBM — 0.5–200 Nm, 0.1 %, до 30 000 rpm

Датчик крутного моменту T210 оснащений точною вимірювальною системою, яка безконтактно передає вимірювані величини, а також живлення від ротора до статора, додатково вимірюючи швидкість обертання та кут повороту. Виміряні значення передаються через аналоговий вихід по напрузі або частотний вихід, або з використанням інтерфейсу IO-LINK. Завдяки цим характеристикам датчик крутного моменту на валу T210 є універсальним у використанні та  часто використовується при випробуванні продукції на остаточному етапі виробництва або на випробувальних стендах.

• Клас точності HBM: 0,1
• Номінальний крутильний момент: від 0,5 до 200 Нм
• Номінальна частота обертання: до 30000 об/хв
• Вимірювання швидкості: 512 імп/об

Комплексне рішення

• Вимірювання крутного моменту від 0,5 Нм до 200 Нм
• Вимірювання швидкості обертання та кута повороту з 512 імпульсами на оберт
• Максимальна вимірювана частота обертання до 30000 об/хв

Проста інтеграція

• IO-Link
• Сумісність з T21WN
• Компактний дизайн
• Не потребує обслуговування
• Доступна 3D-модель (файл STEP)

Технології вимірювань

• Діапазони крутного моменту: 0,5; 1; 2; 5; 10; 20; 50; 100; 200 Нм
• Вихідна напруга та частота (±10 В; 10 кГц ±5 кГц)
• Опціонально: вихід IO-Link
• Відхилення від лінійності ≤±0,05 %
• Вимірювальна пропускання здатність: до 1 кГц
