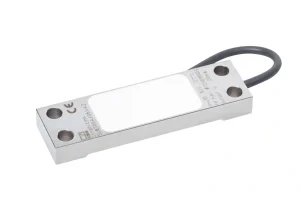

SLB700A/06VA

SLB700A/06VA — це датчик деформації з вбудованою електронікою, який можна легко прикріпити до конструкцій за допомогою гвинтів. Якщо до конструкції прикладено силу, SLB700A/06VA надійно вимірює результуючу деформацію. Оскільки деформація часто пропорційна силі, датчик деформації можна використовувати для вимірювання прикладеної сили за умови відповідного калібрування. Цей принцип також називають «вимірюванням у силовому шунті».

Деформації SLB700A/06VA з вбудованною електронікою такий же надійний, як і  пасивна версія, тобто SLB700A . Проте  SLB700A/06VA є економічно ефективнішим завдяки вбудованому вимірювальному підсилювачу. Перевага цього датчика полягає в тому, що він дозволяє надійно вимірювати навіть надзвичайно великі сили. Динамічні характеристики машини залишаються незмінними.

Процедура навчання для електроніки, яка використовується в SLB700A/06VA, дуже проста. Це вимагає лише проведення вимірювання при максимальній силі та іншого вимірювання при нульовій силі. Вихідний сигнал масштабується між цими двома точками; незалежно від рівня деформації, максимально можливий сигнал буде передано на наступний рівень ланцюга вимірювання (див. пояснення, надане нижче).

Матеріали датчика стійкі до більшості масел, що використовуються в пресах, а також стійкі до корозії.

Практичний

• Легкий монтаж за допомогою чотирьох гвинтів M6
• Маслостійкий і дуже гнучкий трос, підходить для тягових ланцюгів
• Сумісний з версією без підсилювача; обидві версії є взаємозамінними, оскільки вони мають однакові розміри та малюнок отворів

Перевірено роками у виробничих середовищах:  завдяки повній сумісності активних і пасивних датчиків деформації можлива проста модернізація машин.

Економічно ефективний

• Економічне рішення, яке є альтернативою датчикам сили, особливо у випадках залучення великих сил
• Не впливає на динаміку машини
• Надзвичайно економічний вимірювальний ланцюг, зокрема завдяки вбудованому мостовому підсилювачу
• Калібрування є простим завдяки процедурі навчання HBM

Надзвичайно економічно ефективний; дозволяє вимірювати надзвичайно великі сили навіть за обмеженого бюджету. Додаткова електроніка не потрібна. Оптимальна роздільна здатність гарантується завдяки процедурі навчання.

Все включено

• HBM також постачає датчики для калібрування SLB700A/06VA
• Наш сервіс із задоволенням відкалібрує для вас вимірювальний ланцюг

Економічне комплексне рішення, готове до вимірювання, доступне за запитом

Швидке навчання датчика. Ось як це робиться:

На відміну від нашого продукту, тобто SLB700A/06VA, інші доступні датчики деформації з інтегрованим модулем підсилення мають лише фіксоване підсилення. Наприклад, 500 мкм/м відповідає вихідному сигналу 10 В. Фундаментальним недоліком цього методу є те, що максимальний вихідний сигнал залежить від заданого посилення, яке неможливо змінити. Якщо у наведеному вище прикладі деформація 200 мкм/м використовується як вхідний сигнал, результуюча вихідна напруга становитиме 4 В. Зокрема, коли наступним елементом у ланцюжку вимірювань є модуль із низькою роздільною здатністю або підвищеним шумом (тобто, коли економічні аспекти мають першочергове значення), результати часто незадовільні.

Тензодатчики SLB700A/06VA від HBM з інтегрованою електронікою підсилювача дозволяють обійти цю проблему, оскільки вони забезпечують максимально можливий вихідний сигнал у будь-який час, незалежно від цільового призначення.

Щоб досягти цього, HBM розробила надзвичайно просту «процедуру навчання»

• Спочатку датчик встановлюється звичайним способом, і навантаження на машину (прес, валкова кліть, силос) зводиться до нуля. Більш тривалого імпульсу на вході навчання достатньо, щоб електроніка запам’ятала нульову точку.
• Згодом застосовується максимальне навантаження, достатньо відправити ще один (цього разу КОРОТКИЙ) імпульс на вхід навчання. Тепер електроніка регулюється між цими двома точками.
• Це дає змогу в будь-який час повністю використовувати вхідний діапазон наступного рівня.

Додаткові переваги:

• У верхній і нижній частинах діапазону вимірювання завжди є буфер 10%. Більш високі сигнали деформації (наприклад, у разі несправності) посилюються та передаються.
• Характеристична крива також може бути негативною. Як стиснення, так і розтягування можна перетворити на позитивний сигнал.
• Вбудований вимірювальний підсилювач забезпечує низький рівень шуму і смугу пропускання 2 кГц.
• Важливо постійно зберігати проміжок, тобто різницю між мінімумом і максимумом. Тому обов’язково потрібно скинути на нуль після збою живлення.
