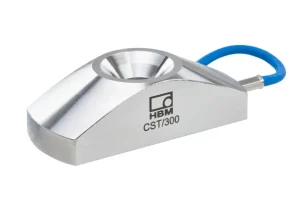

Датчик деформації CST/300: чутливий датчик із широким діапазоном вимірювання
CST/300 точно вимірює деформацію в дуже широкому діапазоні вимірювань до 300 мкм/м. Завдяки своїй надзвичайно високій чутливості він підходить для застосування з дуже низьким рівнем деформації, наприклад, для непрямого вимірювання сили в пресах і зварювальних системах у промисловості або для опресування у виробництві кабелю.

П’єзоелектричний датчик деформації CST/300 кріпиться до конструкції, що контролюється, за допомогою лише одного гвинта; шаблон для свердління чи подібні інструменти не потрібні. Датчик деформації вимірює деформацію, що виникає в результаті прикладання сили до цільового об’єкта, і перетворює її в сигнал заряду. Калібрування дозволяє корелювати активну силу з вихідним сигналом перетворювача з високою якістю вимірювання, навіть у компонентах, розроблених з високою жорсткістю та низьким рівнем деформації.

Електрична ізоляція дозволяє прямий монтаж підсилювачів заряду та сумарних блоків від HBM, які ідеально відповідають CST/300; не потрібні ізоляційні шайби.

Завдяки своїм компактним розмірам CST/300 можна ідеально використовувати в умовах, де мало місця. Він підходить для багатьох промислових застосувань завдяки міцному вимірювальному корпусу, ступеню захисту IP65 і нечутливості до прискорення. Окрім п’єзоелектричних датчиків деформації, HBM також пропонує датчики деформації на основі тензодатчиків, а також широкий спектр тензодатчиків, які відповідають багатьом різним вимогам, необхідним для вимірювання деформації для непрямого вимірювання сили.

• Клас точності HBM: 2
• Номінальна деформація: 300 мкм/м
• Розміри: 46 мм x 17 мм x 12 мм

Легке встановлення там, де мало місця

• Вимірювання сили за допомогою непрямого вимірювання сили в найменшому просторі
• Дуже компактний, з розмірами лише 46 мм x 17 мм x 12 мм
• Легкий і надійний монтаж за допомогою одного гвинта

Для складних вимірювань, які потребують компактної конструкції та широкого діапазону вимірювань

Широкий діапазон вимірювань і висока чутливість

• Висока роздільна здатність навіть при найменших сигналах
• Точне вимірювання мінімальної деформації завдяки високій чутливості
• Високоякісні результати завдяки конструкції з низьким дрейфом
• Безшумна передача даних завдяки високоякісному фіксованому коаксіальному кабелю

Точне вимірювання деформації навіть у дуже жорстких конструкціях завдяки високій чутливості

Велика кількість аксесуарів для промислового застосування

• Міцний вимірювальний корпус з нержавіючої сталі
• Тривала стійкість у промислових умовах завдяки ступеню захисту IP65
• Нечутливий до швидкого прискорення завдяки високій стійкості до ударів
• Доступні узгоджувальні та електрично ізольовані підсилювачі та суматорні коробки

Підходить для промислових середовищ завдяки високій ударостійкості та ступеню захисту IP65
