2301C

Серія Dytran моделі 2301C – це високотемпературний п’єзоелектричний зарядовий датчик тиску з чутливістю 0,35 pC/psi. Серія 2301C має діапазон вимірювання від 100 psi до 15 000 psi і використовує стабільний кварцовий чутливий елемент для надійної роботи при температурах до +500°F (+260°C). Датчики мають компенсацію прискорення, щоб зменшити ризик появи помилкових сигналів вібрації навколишнього середовища, що додаються до вихідного сигналу, таким чином підвищуючи власну частоту датчика і дозволяючи їм забезпечувати час наростання менше 1,0 мікросекунди.

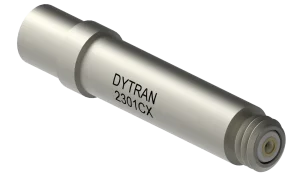

Перетворювач має конструкцію у вигляді зонда і упакована в легкий титановий корпус, оснащена осьовим роз’ємом 10-32 і плаваючою затискною гайкою, при загальній вазі всього 6,5 грамів. Пристрої герметично закриті для надійної роботи в суворих або брудних умовах.

Технічні характеристики:

• Діапазон температур +260°C (+500°F)
• Плаваюча затискна гайка
• Швидкий час наростання заряду
• Компенсація прискорення
• Чутливість 0,35 pC/psi
• 100 psi, 500 psi, 1,000 psi, 3,000 psi, 5,000 psi, 10,000 psi або 15,000 psi
  15 000 psi або 18 000 psi (ТІЛЬКИ модель 2301C7) максимальний тиск
• Резонансна частота 500 кГц
• Роз’єм 10-32
• Монтажне різьблення 5/16-24
• Вага: 6,5 грамів
• Титан
• Герметичне ущільнення

Комплектне постачання: (1) порожниста затискна гайка моделі 6507, (2) ущільнювальні манжети моделі 6600.

Рекомендовані аксесуари: блок живлення джерела струму моделі 4110C, вбудований підсилювач заряду серії 4705B (BNC-роз’єм на BNC-роз’єм)

Сумісні кабелі: 6013A, 6019A
