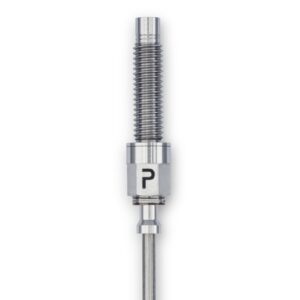

Piezocryst CP5x1 – мініатюрний динамічний високотемпературний датчик тиску

Piezocryst CP5x1 – це високоточний мініатюрний датчик динамічного тиску, створений для роботи в умовах екстремальних температур та обмеженого простору монтажу. Він оснащений чутливим елементом із кристалу GaPO₄, забезпечує вимірювання до 50 bar та стабільний сигнал при постійній температурі до +560 °C (короткочасно до +650 °C). Це рішення для газових турбін, компресорів і R&D-випробувань.

ЗАГАЛЬНА ІНФОРМАЦІЯ

Експертна довідка

Завантажити

ЗАГАЛЬНА ІНФОРМАЦІЯ

Завдання вимірювання в галузі досліджень і розробок суттєво відрізняються від завдань серійного застосування. Межі умов навколишнього середовища, такі як температура, механічне навантаження або тепловий потік, часто недостатньо відомі. Крім того, час випробувань зазвичай обмежений, а положення вимірювання є новим, тому даних для порівняння немає або їх дуже мало. Ця складна ситуація вимагає датчиків, які забезпечують надійний сигнал, на який не впливають інші фізичні величини.

CP5x1 — це універсальний мініатюрний датчик тиску, який ідеально підходить для вимірювань в екстремальних умовах НДДКР, де простір обмежений. Особлива увага при проектуванні приділялася простоті інтеграції датчика в установку. Завдяки міцності п’єзоелектричного датчика, а також високій власній частоті та винятковій якості сигналу кристалічних елементів GaPO4, CP5x1 розширює межі застосування в наукових дослідженнях і розробках у несприятливих умовах. Він витримує коливання екстремальних температур з високими градієнтами, механічні навантаження і при цьому забезпечує надійний і стабільний вихідний сигнал.

ХАРАКТЕРИСТИКИ

Надійна конструкція, що базується на перевіреній конструкції
Однокристальні чутливі елементи GaPO4
Високе співвідношення сигнал/шум
Відсутність піроелектричного ефекту та шуму «попкорн»
До 560 °C та 650 °C протягом короткого часу
Різні форми та індивідуальні конструкції
Винятково низька чутливість до прискорення

Piezocryst CP5x1 – це преміальний високотемпературний датчик тиску, який поєднує мініатюрність, надійність і точність. Він стане ключовим елементом у турбінних платформах, лабораторних стендах та промислових системах.

Для використання в газотурбінних установках датчики повинні бути надзвичайно стійкими до високих температур, тому не можна використовувати «звичайні» металеві сплави або пластмаси. Тому компанія Piezocryst використовує виключно вогнетривкі металеві сплави, дорогоцінні метали, сапфірові елементи та чутливі елементи з монокристалічного фосфату галію (GaPO4). Навіть кабелі піддаються екстремальним термічним навантаженням, а температура охолоджуючого повітря може перевищувати 500 °C, що виключає використання звичайних кабелів з пластиковою ізоляцією. Piezocryst використовує так званий жорсткий кабель — металевий кабель, виготовлений з надзвичайно термостійкого сплаву на основі нікелю, в якому провідники вбудовані в ущільнений керамічний порошок. Завдяки цим заходам датчики (включно з кабелем) можуть використовуватися при максимальній робочій температурі до 650 °C у цій конкретній компактній конструкції.

Для досягнення відмінного співвідношення сигнал/шум використовуються поперечні чутливі елементи GaPO4. Особливою проблемою є застосування витривалих до втоми електродів до термоанізотропного кристалічного матеріалу, що покриває кристал у двох вимірах. Саме для цієї мети компанія Piezocryst розробила різні високостійкі, термостійкі покриття, від дорогоцінних металів до провідної кераміки.
