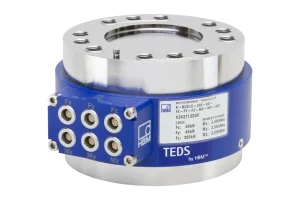

MCS10 – 6‑осьовий багатокомпонентний датчик сил і моментів HBM

У поєднанні з багатоосьовим датчиком MCS10 можна виміряти до шести сил і моментів на трьох осях (x, y, z). Це означає, що MCS10 ідеально підходить для використання в машинобудуванні, на випробувальних стендах, а також у дослідженнях і розробках. Завдяки інноваційній конструкції з фланцем MCS10 забезпечує найкращі вимірювальні характеристики.

Окремі сигнальні канали загальних багатокомпонентних датчиків часто взаємно впливають один на одного. MCS10 зменшує цей тип перешкод, відомий як перехресні перешкоди, до мінімуму, що забезпечує бездоганний сигнал. HBM також пропонує індивідуальну матрицю компенсації для MCS10, яку можна використовувати для подальшого підвищення точності. У поєднанні з вимірювальним підсилювачем HBM цей розрахунок можна зробити дуже зручно.

Завдяки технології TEDS встановлений блок збору даних автоматично визначає MCS10.Це означає, що він одразу готовий до використання без трудомісткої параметризації. Рішення про те, які сили і моменти необхідно вимірювати, можна прийняти самостійно. HBM об’єднав досвід численних спеціальних перетворювачів, виготовлених на замовлення, у MCS10, додавши при цьому стандартну надійність і гнучкість продукту; для багатоосьового датчика навантаження з перевіреною якістю.

• Клас точності:  до 0,1
• Ступінь захисту (згідно EN 60529):  до IP67
• Діапазон вимірювань:  по сила від 5 до 200 кН; момент від 0,05 до 3,5 кНм

Перевірена якість серійного виробництва

• Для кожного каналу гарантована точність до класу точності 0,1
• Майже повністю компенсовані перехресні перешкоди завдяки інноваційній конструкції датчика HBM
• Детальні технічні характеристики датчика дозволяють точно розрахувати ситуацію навантаження в застосуванні
• Надійність із відомою якістю серійного виробництва

Точні результати вимірювань завдяки високій точності та компенсації перехресних перешкод

Універсальний у використанні

• Одночасно можна виміряти до 3 сил (розтяг та стиск) та 3 моментів (за годинниковою стрілкою та проти) у різних комбінаціях.
• Доступний у 6 максимальних діапазонах навантажень від 5 кН до 200 кН і від 0,05 кНм до 3,5 кНм
• Незалежні діапазони номінального навантаження з індивідуальною конфігурацією
• Автоматична параметризація вимірювальної електроніки HBM економить час (TEDS)
• Фланцеве з’єднання, яке легко монтується, і точне вирівнювання завдяки центрувальній поверхні та позиціонуючому штифту

Можливі численні комбінації вимірювань  з незалежно конфігурованими діапазонами вимірювання

Міцна конструкція

• Розрахований на перевантаження до 200 відсотків
• Широкий діапазон температур від -10 до +85 °C
• Стійкість до вологи та бруду з IP67
• Міцний вимірювальний корпус із стійкого до корозії титанового сплаву або нержавіючої сталі
• Міцна конструкція, що витримує сильні вібрації та удари

Стійкий –  завдяки захищеній конструкції та здатності до перевантажень
