Балочні датчики ваги

Датчик ваги Z6

Номінальне навантаження: 5 кг … 1 т
Клас точності: D1, C3, C4, С6
Матеріал: нержавіюча сталь
Відповідає: OIML, NTEP, Ex, GOS

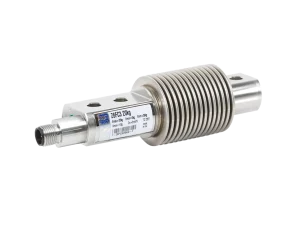

НОВИНКА: Датчик ваги тепер доступний як Z6-P з інтегрованим роз’ємом M12x1 (папа).

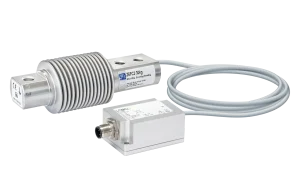

НОВИНКА: Доступний як вимірювальний ланцюг LCMC з розумною опцією (IO-Link), з цифровою опцією (CANopen або RS-485), з аналоговою опцією (4 … 20 мА або 0 … 10 В).

Датчик ваги Z6: ринковий стандарт точності та міцності в діапазоні зважування від 5 кг до 1 т

Опис

Завантажити

Всі моделі

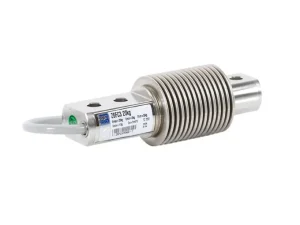

Балочний тензодатчик ваги Z6 виробництва компанії НВМ – основний компонент для дозаторів, конвеєрних ваг, а також промислових систем зважування. На додаток до своєї виняткової точності (клас точності по OIML R60), датчик ваги Z6 добре підходить, для використання в суворих умовах експлуатації.

Доступні різні модифікації датчика (Z6FD1, Z6FC3, Z6FC4, Z6FC6) з різними класами точності – включаючи клас точності С6!

Клас точності (OIML): до C6
Номінальне навантаження: від 5 кг до 1 т
Клас захисту: IP 68

Точність

Класи точності D1, C3, C4, C5 і C6 відповідно до OIML
6-провідна конфігурація для компенсації коливань опору
Відмінна поведінка при нерівномірному навантаженні з низькою чутливістю до відхилень і опору на виході

Точні результати вимірювань завдяки сертифікованій технології тензодатчиків

Міцність

Електрополіруваний корпус з нержавіючої сталі
IP68 (100 годин, водяний стовп 1 м)
Герметичний корпус
Випробування на ЕМІ відповідно до EN 45501:2015
Тензодатчики та допоміжні монтажні елементи з нержавіючої сталі

Безперервна надійність при зважуванні

Гнучкість

Номінальне навантаження: 5 кг, 10 кг, 20 кг, 30 кг, 50 кг, 100 кг, 200 кг, 500 кг і 1 т
Метрологічні схвалення: OIML, NTEP (США), NMIA (Австралія)
Доступні вибухозахищені версії (IECEx/ATEX, FM (США))
Довжина кабелю від 3 до 20 метрів
Кабель можна обрізати до потрібної довжини завдяки 6-провідній конфігурації

Універсальне використання завдяки опціональності та адаптованості

Документ	Мова
Z6 - Data Sheet (B01010)	English

Артикул	Номінальний діапазон	Клас точності	Мінімальний повірочний інтервал (Vmin)
1-Z6FC3/10KG-1	10 kg	C3	0.9 g
1-Z6FC3/20KG-1	20 kg	C3	1.8 g
1-Z6FC3/30KG-1	30 kg	C3	2.49 g
1-Z6FC3/50KG-1	50 kg	C3	4.5 g
1-Z6FC3/100KG-1	100 kg	C3	9 g
1-Z6FC3/200KG-1	200 kg	C3	18 g
1-Z6FC3/500KG-1	500 kg	C3	45 g
1-Z6FC3/1T	1 t	C3	90 g
1-Z6FC4/20KG-1	20 kg	C4	1.32 g
1-Z6FC4/30KG-1	30 kg	C4	1.98 g
1-Z6FC4/50KG-1	50 kg	C4	3.3 g
1-Z6FC4/100KG-1	100 kg	C4	6.6 g
1-Z6FC4/200KG-1	200 kg	C4	13.2 g
1-Z6FC4/500KG-1	500 kg	C4	33 g
1-Z6FC6/20KG-1	20 kg	C6	1.32 g
1-Z6FC6/30KG-1	30 kg	C6	1.98 g
1-Z6FC6/50KG-1	50 kg	C6	3.3 g
1-Z6FC6/100KG-1	100 kg	C6	6.6 g
1-Z6FC6/200KG-1	200 kg	C6	13.2 g
1-Z6FD1/5KG-1	5 kg	D1	1.8 g
1-Z6FD1/10KG-1	10 kg	D1	3.6 g
1-Z6FD1/20KG-1	20 kg	D1	7.2 g
1-Z6FD1/30KG-1	30 kg	D1	10.8 g
1-Z6FD1/50KG-1	50 kg	D1	18 g
1-Z6FD1/100KG-1	100 kg	D1	36 g
1-Z6FD1/200KG-1	200 kg	D1	72 g
1-Z6FD1/500KG-1	500 kg	D1	180 g
1-Z6FD1/1T	1 t	D1	360 g
1-Z6GC3/500KG	500 kg	C3	45 g
K-Z6-	5 kg, 10 kg, 20 kg, 30 kg, 50 kg, 100 kg, 200 kg, 500 kg, 1 t	C3	90 g, 0.9 g, 1.8 g, 2.49 g, 4.5 g, 9 g, 18 g, 45 g, 1.32 g, 1.98 g, 3.3 g, 6.6 g, 13.2 g, 33 g, 1.8 g, 3.6 g, 7.2 g, 10.8 g, 18 GRM, 36 g, 72 g, 180 g, 360 g
K-Z6-P	20 kg, 30 kg, 50 kg, 100 kg, 200 kg, 500 kg
