Датчик ваги HLC

Забезпечення точних результатів з класами точності OIML D1, C3, C4, C6 та NTEP 5000 IIIM
Максимальні навантаження від 110 кг до 10 тонн, HLC гарантує надійні та точні вимірювання.
Оптимізовано для паралельного з’єднання кількох тензодатчиків
Корпус із нержавіючої сталі та ступінь захисту до IP68/IP69K гарантують довговічність навіть в суворих умовах.
НОВИНКА: Тепер доступна модель HLCi з інтегрованим інтелектуальним IO-Link або аналоговим варіантом (4 … 20 мА або 0 … 10 В)

Тензометричний датчик ваги HLC: Надійне зважування з точністю до класу C6

Опис

Завантажити

Всі моделі

Датчики ваги HLC ідеально підходять для використання з будь-якими типами ваг, дозувальних машинах, платформних вагах або зважування резервуарів, а також для моніторингу рівня – і широко використовуються провідними компаніями на ринку. 6-провідна конфігурація забезпечує точні результати вимірювань відповідно до класу точності C6 згідно з OIML R60. Надзвичайно міцні тензожатчики ваги HLC доступні у стандартних розмірах і легко інтегруються з можливістю швидкого налаштування для необхідних максимальних навантажень від 110 кг до 10 тонн. Крім того, доступні версії з класом захисту IP69K і вибухозахищеними конструкціями IECEx-ATEX.

HLC доступний у таких варіантах:

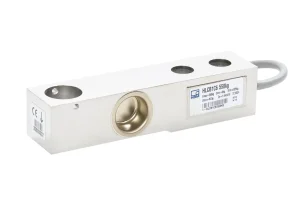

Версія B1 (з глухим різьбовим отвором і класом захисту IP68)

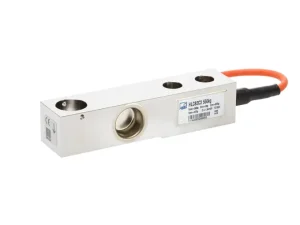

Версія B2 (з глухим різьбовим отвором і класами захисту IP68/IP69K)

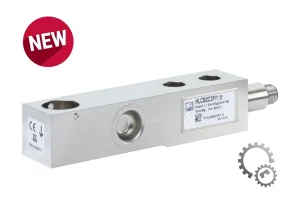

Версія B2-P (з роз’ємом M12x1)

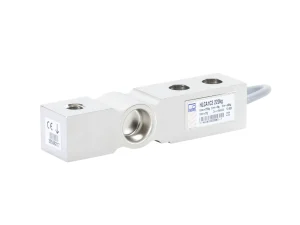

Версія A1 (з наскрізним різьбовим отвором і класом захисту IP68)
Версія HLCi (з інтегрованим IO-Link або аналоговим виходом (4 … 20 мА або 0 … 10 В))
Версія F2 (з глухим отвором, зенківкою на 90˚ і класом захисту IP68)
Опціональна вибухозахищена версія
Також доступна як модуль зважування HLC/M (з додатковим механічним захистом тензодатчика).

Новинка – HLCi: Використовуйте IO-Link автоматизацію у вашій системі

Індустріальний стандарт IO-Link
Легке інтегрування у вашу екосистему
Роз’єм M12 з 4 контактами
Інтелектуальні функції (попередня обробка даних, самодіагностика та попередження)
Моніторинг тензодатчика в режимі реального часу

HLC – Точність

Класи точності до C6 згідно з OIML
Надійна 6-провідна конфігурація для компенсації варіацій опору
Оптимізований для паралельного підключення кількох тензодатчиків
Сертифікована система зважування до 6 000 поділок

Висока точність для будь-яких застосувань, включаючи комерційні ваги

HLC – Надійність

Корпус тензодатчика виготовлений з нержавіючої сталі
Висока стійкість до хімічних речовин завдяки опціональній оболонці кабелю з TPE-0
Клас захисту IP68/IP69K забезпечує довговічність в умовах постійної вологості та високого тиску

Надійність та точність навіть у складних умовах завдяки міцній конструкції

HLC – Гнучкість

Доступні різні максимальні навантаження: 110 кг, 220 кг, 550 кг, 1,1 т, 1,76 т, 2,2 т, 4,4 т і 10 т
Метрологічні сертифікати: OIML, NTEP (США), NMIA (Австралія)
Доступні вибухозахищені версії (IECEx/ATEX, FM (США))
Усі варіанти продукту мають однакові розміри і низьку висоту
Можливість укорочення кабелю завдяки 6-провідній конфігурації
Доступні різні типи та довжини кабелів

Гнучкість використання завдяки стандартним розмірам та різним максимальним навантаженням

Документ	Завантажити
HLC A1/B1 - Data Sheet (B02325)	English
HLCB2 - Data Sheet - New: With D1 variant (B02456)	English
HLCB2-P - Data Sheet (B05786)	English
HLCF2 - Data Sheet (B05336)	English
Quadro Set - Data Sheet (B00958)	English

Артикул	Номінальне навантаження	Клас точності	Мінімальний повірочний інтервал (Vmin)	Клас захисту
1-HLCA1C3/1.1T-1	1.1 T	С3	99 g	IP68
1-HLCA1C3/1.76T-1	1.76 T	С3	176 g	IP68
1-HLCA1C3/2.2T	2.2 T	С3	220 g	IP68
1-HLCA1C3/4.4T	4.4 T	С3	440 g	IP68
1-HLCA1C3/220KG-1	220 KG	С3	22 g	IP68
1-HLCA1C3/550KG-1	550 KG	С3	49.5 g	IP68
1-HLCA1D1/1.1T-1	1.1 T	С3	313.5 g	IP68
1-HLCA1D1/1.76T-1	1.76 T	С3	501.6 g	IP68
1-HLCA1D1/2.2T	2.2 T	С3	627 g	IP68
1-HLCA1D1/4.4T	4.4 T	С3	1254 g	IP68
1-HLCA1D1/220KG-1	220 KG	D1	62.7 g	IP68
1-HLCA1D1/550KG-1	550 KG	D1	156.75 g	IP68
1-HLCB1C3/1.1T-1	1.1 T	D1	99 g	IP68
1-HLCB1C3/1.1TA	1.1 T	C3	99 g	IP68
1-HLCB1C3/1.76T-1	1.76 T	C3	176 g	IP68
1-HLCB1C3/1.76TA	1.76 T	C3	176 g	IP68
1-HLCB1C3/2.2T	2.2 T	C3	220 g	IP68
1-HLCB1C3/4.4T	4.4 T	C3	396 g	IP68
1-HLCB1C3/110KG-1	110 KG	C3	9.9 g	IP68
1-HLCB1C3/220KG-1	220 KG	C3	22 g	IP68
1-HLCB1C3/220KGA	220 KG	C3	22 g	IP68
1-HLCB1C3/550KG-1	550 KG	C3	49.5 g	IP68
1-HLCB1C3/550KGA	550 KG	C3	49.5 g	IP68
1-HLCB1C4/1.1T	1.1 T	C4	99 g	IP68
1-HLCB1C4/220KG	220 KG	C4	22 g	IP68
1-HLCB1C4/550KG	550 KG	C4	49.5 g	IP68
1-HLCB1C6/1.1T	1.1 T	C6	110 g	IP68
1-HLCB1C6/220KG	220 KG	C6	22 g	IP68
1-HLCB1C6/550KG	550 KG	C6	49.5 g	IP68
1-HLCB1D1/1.1T-1	1.1 T	D1	313.5 g	IP68
1-HLCB1D1/1.76T-1	1.76 T	D1	501.6 g	IP68
1-HLCB1D1/2.2T	2.2 T	D1	627 g	IP68
1-HLCB1D1/2T	2 T	D1	570 g	IP68
1-HLCB1D1/4.4T	4.4 T	D1	1254 g	IP68
1-HLCB1D1/10T	10 T	D1	2850 g	IP68
1-HLCB1D1/110KG-1	110 KG	D1	31.35 g	IP68
1-HLCB1D1/220KG-1	220 KG	D1	62.7 g	IP68
1-HLCB1D1/550KG-1	550 KG	D1	156.75 g	IP68
1-HLCB2C3/1.1T3	1.1 T	C3	99 g	IP68/IP69K
1-HLCB2C3/1.1T-1	1.1 T	C3	99 g	IP68/IP69K
1-HLCB2C3/1.76T-1	1.76 T	C3	176 g	IP68/IP69K
1-HLCB2C3/2.2T	2.2 T	C3	220 g	IP68/IP69K
1-HLCB2C3/4.4T	4.4 T	C3	440 g	IP68/IP69K
1-HLCB2C3/10T	10 T	C3	1000 g	IP68/IP69K
1-HLCB2C3/110KG-1	110 KG	C3	9.9 g	IP68/IP69K
1-HLCB2C3/220KG-1	220 KG	C3	22 g	IP68/IP69K
1-HLCB2C3/550KG3	550 KG	C3	49.5 g	IP68/IP69K
1-HLCB2C3/550KG-1	550 KG	C3	49.5 g	IP68/IP69K
1-HLCB2C4/1.1T	1.1 T	C4	99 g	IP68/IP69K
1-HLCB2C4/220KG	220 KG	C4	22 g	IP68/IP69K
1-HLCB2C4/550KG	550 KG	C4	49.5 g	IP68/IP69K
1-HLCB2C6/1.1T	1.1 T	C6	99 g	IP68/IP69K
1-HLCB2C6/220KG	220 KG	C6	22 g	IP68/IP69K
1-HLCB2C6/550KG	550 KG	C6	49.5 g	IP68/IP69K
1-HLCB2D1/1.1T-1	1.1 T	D1	313.5 g	IP68/IP69K
1-HLCB2D1/1.76T-1	1.76 T	D1	501.6 g	IP68/IP69K
1-HLCB2D1/220KG-1	220 KG	D1	62.7 g	IP68/IP69K
1-HLCB2D1/550KG-1	550 KG	D1	156.75 g	IP68/IP69K
1-HLCF2C3/1.1T-1	1.1 T	C3	99 g	IP68
1-HLCF2C3/1.76T-1	1.76 T	C3	176 g	IP68
1-HLCF2C3/220KG-1	220 KG	C3	22 g	IP68
1-HLCF2C3/550KG-1	550 KG	C3	49.5 g	IP68
1-QS1C3/3T	3T	C3	176 g	IP68/IP69K
1-QS1C3/300KG	300300KGKG	C3	22 g	IP68/IP69K
1-QS1C3/600KG	600 KG	C3	176 g	IP68/IP69K
K-HLC	110 kg, 220 kg, 550 kg, 1.1 t, 1.76 t, 2.2 t, 4.4 t, 10 t	D1, C3, C4, C6	31.35 g, 62.7 g, 156.75 g, 313.5 g, 501.6 g, 627 g, 1254 g, 2850 g, 9.9 g, 22 g, 49.5 g, 99 g, 176 g, 220 g, 440 g	IP68
K-HLC-P	220 kg, 550 kg, 1.1 t, 1.76 t, 2.2 t, 4.4 t	C3	22 g, 49.5 g, 99 g, 176 g, 220 g, 440 g	IP68/IP69K
K-HLCB2	110 kg, 220 kg, 550 kg, 1.1 t, 1.76 t, 2.2 t, 4.4 t	C3, C4, C6	9.9 g, 22 g, 49.5 g, 99 g, 176 g, 220 g, 440 g	IP69K
