W1ELA/0

Перетворювач переміщення W1ELA/0: Індуктивне вимірювання переміщень в машинах і системах; номінальний діапазон вимірювання +/- 1 мм

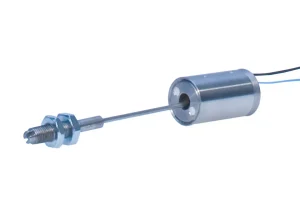

Надзвичайно компактний датчик переміщення W1ELA/0 майже повністю складається тільки з корпусу котушки і плунжера. Це дозволяє ідеально розмістити датчик у відповідній машині, системі або випробувальному стенді. Це також підтверджується широко схваленим температурним діапазоном датчика від -55° C до +130° C. Датчик переміщення W1ELA/0 може використовуватися для надійного отримання номінального (номінального) переміщення, що виходить за межі центрального положення в обох напрямках.

Корпус котушки містить дві вимірювальні котушки, розташовані одна за одною, які разом утворюють індуктивний напівміст. Він повинен бути доповнений підсилювачем несучої частоти 4,8 кГц, щоб сформувати повну мостову схему.

Мінімальний дизайн

• Лише два основних компоненти: Корпус котушки та плунжер
• Відкрита конструкція: Ніяких зайвих корпусів
• Розміри корпусу котушки: Діаметр 12 мм x довжина 20 мм

Компактний і призначений для прямої інтеграції

Широкий діапазон використання

• Широкий температурний діапазон від -55°C до +130°C
• Висока ударостійкість: Корпус котушки до 500 м/с2, плунжер до 1000 м/с2
• Мала вага: Корпус котушки 11 г, плунжер 3 г

Універсальний діапазон застосування в машинах, системах і випробувальних стендах

Орієнтований на застосування

• Легко монтується за допомогою затискача на корпусі котушки
• Тонка різьба на плунжері забезпечує точне встановлення нульової точки
• Принцип вимірювання без зносу
• Безперервний канал плунжера запобігає пошкодженню через надмірний хід

Практична конструкція: Легкий, міцний, надійний.
