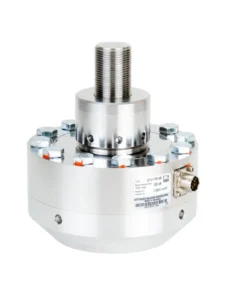

HBK U15 – компактний і надійний еталонний тензодатчик сили

HBK U15 – економічно ефективний еталонний тензодатчик сили, розроблений для роботи як головний датчик (master) або переносний еталон (transfer standard) у калібрувальних машинах. Доступні діапазони від 2,5 кН до 2,5 МН, висока точність, мінімальний хід, великий вихід (> 4 мВ/В починаючи з 25 кН) і надзвичайна довготривала стабільність завдяки класу захисту IP67 та алюмінієвому або сталевому корпусу. Радіально симетрична конструкція робить датчик малочутливим до температурних градієнтів.

Еталонний датчик сили U15 може використовуватися як основний датчик у калібрувальній машині або як переносний еталон. Діапазон робочого вимірювання: від 10 % до 100 % від номінального зусилля.

U15 – це еталонний датчик сили, готовий до конфігурації відповідно до ваших потреб

Опис

Завантаження

Особливості

Перетворювач сили розтягування/стиснення
Номінальні зусилля від 2,5 кН до 2,5 МН
Клас 0,5 по ISO 376 в діапазоні вимірювання сили
від 10 % до 100 % від номінального зусилля
зусилля (в поєднанні з калібруванням DKD
сертифікат)
Електронне регулювання згинального моменту
Подвійно мостова версія, TEDS та інші опції

Широкий асортимент аксесуарів

TEDS
Прикладання зусилля розтягування згідно ISO 376
Упорні елементи згідно ISO 376
Провушини для кулачків
З’єднувальні кабелі різної

Застосування

Калібрувальні лабораторії, контрольні машини, випробувальні стенди.
Монтаж як головний (master) датчик у калібрувальній системі або як переносний еталон (transfer standard).
Верифікація та трасованість випробувальних машин відповідно до міжнародних метрологічних вимог.
Інтеграція з вимірювальними підсилювачами HBK (наприклад, QuantumX MX238B) для побудови високоточних DAQ-систем.

HBK U15 – ідеальне рішення для метрологічних центрів, калібрувальних лабораторій та виробничих підприємств, які шукають надійний, точний і витривалий еталонний датчик сили. Завдяки мінімальному ходу, високому вихідному сигналу, ступеню захисту IP67 та можливості забезпечення трасованості вимірювань, U15 гарантує високу точність, повторюваність і стабільність результатів протягом багатьох років.

Документ	Мова
U15 - Data sheet	English
U15 - Mounting Instructions	English

U15 - це ідеальний датчик сили, готовий до конфігурації відповідно до ваших потреб.

Версія роз'єму моста A чи B?

Стандартна версія U15 поставляється з байонетним роз’ємом (B). За потреби можна поставити різьбовий з’єднувач (G).

Двомостові датчики мають два незалежні вимірювальні ланцюги, тому датчик має два виходи, і відповідно можна встановити два різних роз’єми.

Ідентифікація датчика

Ви можете замовити датчик з “Електронним паспортом датчика”, TEDS (T). В цьому випадку датчик буде оснащений електронним чипом, який запрограмований з технічними характеристиками датчика. Якщо датчик підключити до приладу з функцією TEDS 0-wire, наприклад, до моделей HBK Quantum або модулів ClipX, прилад зчитає конкретні дані, і процес налаштування пройде автоматично.

Кількість вимірювальних мостів

Датчики сили U15 доступні в одномостовому (SB) або двомостовому (DB) виконанні. Двомостові датчики мають два незалежні вимірювальні ланцюги, тому датчик має два виходи. Це можна використовувати для підключення двох різних підсилювачів, що працюють незалежно.

Регулювання чутливості

U15 мають номінальний вихід в діапазоні від 4 мВ/В до 4,95 мВ/В (навантаження понад 10 кН) або від 2 мВ/В до 3 мВ/В (навантаження до 10 кН включно) (U). Датчики можуть бути налаштовані на 3 мВ/В для або 2 мВ/В за запитом (J).
