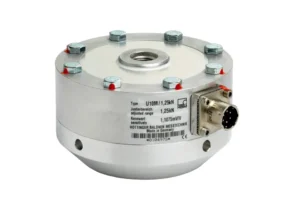

U10M

Симетричний по відношенню до обертання, низькопрофільний датчик сили U10 відрізняється надзвичайною точністю і виготовлений з нержавіючих матеріалів. Тензодатчики U10M підходять для отримання швидких динамічних трендів сили і статичних зусиль. HBK пропонує широкий спектр опцій (подвійні мости, TEDS, механічні адаптації, вбудовані підсилювачі…), щоб U10 можна було адаптувати до вимірювального завдання.

• Клас точності HBK: 0.02 … 0.05
• Діапазон вимірювань: 1,25 кН … 2,5 МН
• Вихідні сигнали: мВ/В (пасивний, міст Уітстона) і IO-Link

Нове: з новою опцією «VAIO», U10M поставляється разом з вбудованим цифровим підсилювачем. Ваші переваги:

• Підвищена точність: Похибка лінійності 0,005 % для навантажень до 250 кН, для більших навантажень покращена до 0,03 %. TC0: 0,006 %/ 10 КН.
• Підвищена надійність: Моніторинг стану датчика U10M надсилає попередження в разі перевищення температурних або механічних обмежень до того, як виникнуть проблеми.
• Більше інформації: Вимірювання температури, статистична інформація.
• Менші витрати, просте налаштування: U10M з опцією VAIO поставляється як налаштований датчик: Більше ніяких складних або трудомістких налаштувань. При підключенні до ведучого пристрою IO-Link ви одразу ж отримаєте точні показники в Ньютонах.
• Багато вбудованих функцій: Гранічні перемикачі, виявлення піків, цифровий вихід, фільтр.
• Швидкість: Внутрішня частота дискретизації: 40 кГц, час циклу до ведучого пристрою IO-Link 1 мс.

Будь ласка, зверніть увагу на модель K-U10M. Крім багатьох інших опцій, ви також можете знайти інформацію для замовлення версії IO-Link.

Переваги всіх моделей U10M:

Точність

• Еталонна точність.
• TC0 150 ppm/ 10 K або 75 ppm/ 10 K з калібруванням 200 %. З вбудованим підсилювачем: 75 ppm/ 10 K або 60 ppm/ 10 K з калібруванням 200 %.
• Мінімальне відхилення лінійності і гістерезису і дуже хороша повторюваність.
• З інтегрованим приладом: Відхилення лінійності на фізичній межі.

Великий діапазон вимірювань відповідно до заданих вимог до точності, підвищений вихід при випробуваннях продукції завдяки малим діапазонам похибок. Ще менша невизначеність вимірювань завдяки вбудованим підсилювачам.

Надійний

• Виготовлений з нержавіючих матеріалів, ступінь захисту IP68 (з опцією кабелю).
• Електрична компенсація згинального моменту: Вигин (наприклад, в результаті прикладених бічних сил) не впливає на результат вимірювання.
• Підходить для випробувань на втому, можна прикладати пікове навантаження 200% від номінальної сили.
• Вібростійкий.
• Схвалено ЕМС.
• З IO-LNK: Моніторинг стану датчика попереджає в разі перевищення механічних або температурних меж.

Надійність навіть в несприятливих умовах вимірювання (наприклад, температурні градієнти, паразитні механічні впливи). Підвищена надійність завдяки вбудованому підсилювачу.

Адаптований до ваших потреб і економічно ефективний

• U10M оптимально адаптується до завдань вимірювання: Доступно більше 15 000 комбінацій.
• Вибирайте з безлічі опцій, таких як TEDS, версія з фланцевим або ножним адаптером, 100 % або 200 % калібрування, штифт для введення навантаження, кілька роз’ємів і варіантів кабелів і багато іншого.

Економія часу завдяки рішенням plug-and-play, легка адаптація, економічно ефективні версії підсилювачів.

Доступні з метричною або дюймовою різьбою

• U10M: Метрична різьба
• U10S: Різьба UNF

Широкий асортимент аксесуарів: Детальна інформація в технічному паспорті

Доступні з метричною або дюймовою різьбою

U10M з метричною різьбою

Перетворювач сили U10M з метричною різьбою і доступний з діапазонами вимірювання від 0… 1,25 кН, 2,5 кН, 5 кН, 12,5 кН, 25 кН, 50 кН, 125 кН, 250 кН, 500 кН, 1 МН. З опцією «200% калібрування» можна використовувати до 2,5 МН.

U10S з дюймовою різьбою, що відповідає стандарту UNF

U10M тепер доступний під назвою U10S з дюймовою різьбою, що відповідає американському стандарту UNF (Unified National Fine). Перетворювач сили з механічними роз’ємами, сумісними зі стандартом UNF, пропонується в номінальних діапазонах вимірювання від 1,25 кН до 450 кН.
