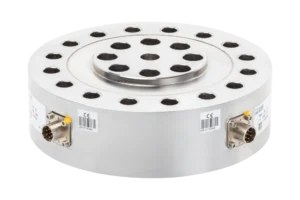

U10F

Подібно до перевірених датчиків U10M і C10, особливо низькопрофільні датчики сили серії U10F використовують принцип вимірювання сили зсуву, що дозволяє їм досягати такої ж високої точності і малого відхилення, як і їхні сестринські моделі. Це робить тензодатчики U10F придатними для отримання швидких динамічних трендів сили і статичних зусиль.

Датчики герметично зварені і виготовлені з нержавіючої сталі. Процес монтажу значно полегшується завдяки фланцевим з’єднанням з обох сторін, в порівнянні з датчиками з центральною різьбою. Для полегшення цього процесу HBK пропонує набори гвинтів з покриттям для захисту від корозії. Покриття також забезпечує рівномірний і низький коефіцієнт тертя, усуваючи необхідність змащування гвинтів.

Різні практичні конфігурації дозволяють гнучко адаптувати U10F, як і його сестринські моделі (U10M і C10), до різних вимірювальних завдань.

• Клас точності HBK: 0.04 … 0.05
• Номінальний діапазон: 50 кН … 1,25 МН
• Вихідний сигнал: мВ/В (міст Уітстона) і IO-Link

Новинка: З новою опцією «VAIO», U10F поставляється разом з вбудованим цифровим підсилювачем. Ваші переваги:

• Підвищена точність: Похибка лінійності 0,005 % для навантажень до 250 кН, для більших навантажень покращена до 0,03 %. TC0: 0,006 %/ 10 КН.
• Підвищена надійність: Система моніторингу стану датчика U10F надсилає попередження в разі перевищення температурних або механічних обмежень до того, як виникнуть проблеми.
• Більше інформації: Вимірювання температури, статистична інформація.
• Менші витрати, просте налаштування: U10F з опцією VAIO поставляється як налаштований датчик: Більше ніяких складних або трудомістких налаштувань. Відразу після підключення U10F до ведучого пристрою IO-Link отримуються точні показання в Ньютонах. Низькі витрати на кабелі.
• Стандартні функції: Граничні перемикачі, виявлення піків, цифровий вихід, фільтр.
• Швидкий: Внутрішня частота дискретизації: 40 кГц, час циклу до ведучого пристрою IO-Link 1 мс.

Будь ласка, зверніть увагу на модель K-U10F. Крім багатьох інших опцій, ви також можете знайти інформацію для замовлення версії IO-Link.

Переваги всіх моделей U10F:

Точність

• Еталонна точність.
• TC0 всього 150 ppm/10 K (лише 75 ppm/10 K з вбудованим підсилювачем).
• Низька похибка лінійності (0,035 – 0,05 % залежно від ємності, лише 0,005 % з вбудованим цифровим підсилювачем).
• Дуже низький гістерезис (0,04 – 0,05 % залежно від потужності).

Інвестиції в точність сьогодні забезпечать економічну ефективність в довгостроковій перспективі. Точність забезпечує більший діапазон вимірювань. Виконуйте більше вимірювальних завдань, використовуючи той самий датчик.

Надійний і довговічний

• Виготовлений з нержавіючої сталі, ступінь захисту IP68 (з опцією кабелю).
• Висока стійкість до перевантажень.
• Висока втомна міцність навіть при повному використанні діапазону вимірювання в режимі змінного розтягування/стиснення.
• Випробування на вібрацію, удари і електромагнітну сумісність відповідно до міжнародних стандартів.
• Моніторинг стану датчика попереджає вас у разі перевищення механічних або температурних меж (для датчиків з вбудованим підсилювачем).

U10F є надійним продуктом. Кліматичні випробування та випробування на електромагнітну сумісність в HBK гарантують безвідмовну роботу навіть у складних умовах. Опція вбудованого підсилювача ще більше підвищує його надійність.

Простота встановлення та адаптація

• Простий монтаж за допомогою гвинтових з’єднань – вам знадобиться лише динамометричний ключ.
• Високоміцні, стійкі до корозії гвинти доступні в якості монтажного комплекту (включаючи детальну інформацію про максимальні паразитні сили і моменти).
• Практичні варіанти конфігурації, наприклад, подвійний міст, різні варіанти штекера і кабелю, TEDS тощо.
• Вихід IO-LINK доступний як опція.

Швидкий і надійний монтаж за допомогою стандартних інструментів. Чітка специфікація механічної вантажопідйомності в практичному використанні!
