HBK PACEline CMC – п’єзоелектричний вимірювальний ланцюг 0–10 V для контролю сили

П’єзоелектричні вимірювальні ланцюги серії HBK PACEline CMC застосовуються в промислових процесах, де необхідно надійно перетворювати силу на аналоговий сигнал 0…10 V. Ланцюг постачається повністю відкаліброваним, тому немає потреби додатково регулювати вимірювальний підсилювач: співвідношення між напругою (V) та силою (N) чітко задокументоване у сертифікаті калібрування.

Типово для п’єзоелектричного принципу, CMC забезпечує дуже широкий діапазон вимірюваних сил – від малих коливань до великих навантажень, у тому числі при високому попередньому навантаженні. Вимірювальні ланцюги на базі датчиків серії CFT (наприклад, 5 кН або 20 кН) калібруються у кількох точках (наприклад, 20 % і 100 % або 1 %, 10 % і 100 % номінальної сили), що дозволяє точно працювати у різних діапазонах. Перемикання діапазонів та регулювання нуля виконується через цифрові входи підсилювача заряду.

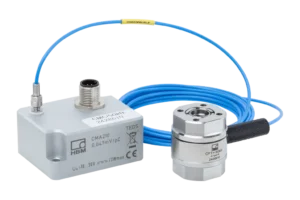

Кожна п’єзоелектрична ланка PACEline CMC складається з:

• попередньо напруженого та відкаліброваного п’єзоелектричного датчика сили;
• зарядового кабелю, адаптованого до промислового середовища;
• зарядового підсилювача з виходом 0…10 V.

Компоненти можна вільно комбінувати, тому вимірювальний ланцюг легко адаптувати під конкретні завдання — від пресів до складальних ліній.

Надійний у промислових умовах

• Низький дрейф вимірювального ланцюга – стабільні результати у довготривалих процесах.
• Стійкість до електромагнітних завад – продумана конструкція кабелю та електроніки.
• Корпус і компоненти з нержавіючої сталі, ступінь захисту IP65 – готовий до роботи у складних промислових середовищах.

Результат: довгостроково надійні вимірювання сили навіть у «шумних» виробничих умовах.

Проста інтеграція у лінію

• Фланцеве кріплення з обох сторін – зручно монтувати у наявні вузли пресів чи пристроїв.
• Стандартні розміри та інтерфейси – не потрібно спеціальної механіки.
• Повна калібровка як ланцюга – не потрібно додатково калібрувати підсилювач.
• Доступні аксесуари: кабелі, підсилювачі, суматорні коробки – все від одного виробника.

Перевага для інтегратора: CMC легко «вкручується» в існуючу систему керування й одразу видає 0-10 V, сумісні з ПЛК, системами збору даних і контролерами.

Широкий діапазон вимірювань

• Висока лінійність по всьому діапазону сили.
• Можливість вимірювати дуже малі сили навіть на фоні великих попередніх навантажень.
• Калібрування в кількох діапазонах (залежно від номінальної сили датчика) — оптимальна роздільна здатність для процесів із різними режимами.
• Доступна функція підсилення сигналу до 5 разів (gain), що полегшує роботу з малими силами.

Основні характеристики

• Вихідний сигнал: 0…10 V (аналоговий), сумісний із промисловими ПЛК та системами збору даних.
• П’єзоелектричний принцип: широкий частотний діапазон, здатність працювати з високими динамічними навантаженнями.
• Конфігурованість: вільний вибір комбінації датчика сили та підсилювача для конкретного процесу (преси, складання, функціональні тести).
• Компактне виконання: невеликі габарити сенсорів дозволяють монтаж у вузьких зонах виробничого обладнання.

Переваги для користувача

• Готова вимірювальна ланка: датчик сили, кабель та електроніка вже узгоджені й відкалібровані.
• Стандартний вихід 0-10 V – не потрібен спеціальний інтерфейс чи складне налаштування.
• Висока динамічна чутливість: точні вимірювання швидкоплинних процесів прес-фітингу, клепання, штампування тощо.

Сфери застосування

• Моніторинг сили у процесах складання та запресування (press-fit).
• Контроль якості на автоматизованих виробничих лініях.
• Тестові та лабораторні стенди з високими вимогами до динаміки вимірювань.
• Вимірювання сил при функціональному тестуванні механічних вузлів і виробів.

HBK PACEline CMC – це оптимальний вибір для українських виробничих підприємств та R&D-лабораторій, яким потрібен компактний, стабільний і готовий до роботи п’єзоелектричний вимірювальний ланцюг із виходом 0–10 V. Зв’яжіться з АНВІТ, щоб підібрати конфігурацію CMC під ваш конкретний прес, стенд або складальний процес.
