HBK PACEline CLP - надкомпактна piezo-тензощайба для вимірювання сили у малому просторі

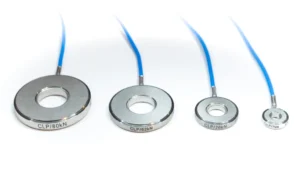

П’єзоелектричні навантажувальні шайби PACEline CLP висотою від 3 до 5 мм. Датчики дозволяють вимірювати силу в місцях, де неможливо встановити стандартні датчики сили. Датчики мають інтегрований кабель (довжиною 0,5 або 1 м)

• Діапазон вимірювання:  від 3 кН до 80 кН
• Клас точності HBM: 1

Необхідний мінімум місця

• Висота від 3 мм (CLP/3KN) до 5 мм (CLP/80 KN).
• Зовнішній діаметр 12 мм і 36 мм
• Для використання в складних умовах ЕМС
• Надійний завдяки матеріалам з нержавіючої сталі та ступеню захисту IP65 (зокрема, завдяки вбудованому кабелю різної довжини)

Абсолютно надійне вимірювання сили навіть там, де обмежений простір.
Динамічний і широкий діапазон вимірювань

• Основні частоти в діапазоні кГц
• Всі датчики сімейства CLP мають однакову чутливість
• Низький дрейф і висока якість
• Вихідний сигнал залежить тільки від типу установки і прикладеного зусилля.

Один датчик для величезного діапазону вимірювань – від кількох ньютонів до кількох кіло-ньютонів.

Основні характеристики

• Діапазон сил: 3 kN, 14 kN, 36 kN — підходить для стандартних кріплень M2.5–M14.
• Ультранизька висота: 3 мм (CLP/3kN) до 5 мм — ідеально для компактних застосувань.
• Матеріал і захист: корпус із нержавіючої сталі, герметичність IP65, захист від ЄМС.
• Висока динамічність: фундаментальні частоти у кГц-діапазоні, висока жорсткість конструкції.
• Низький дрейф і стабільність: однакова чутливість у всіх діапазонах, надійний вихід сигналу.
• Аксесуари: суматорні коробки, адаптовані charge-підсилювачі, різноманітні кабелі для швидкого монтажу.

Переваги

• Ідеально підходить для виробництва та R&D та побудови компактних випробувальних стендів.
• Стабільний вихід з мінімальним дрейфом навіть при обмеженому просторі.
• Простота інтеграції: працюють зі стандартними болтовими типорозмірами, доступні аксесуари для швидкого монтажу.

Застосування

• Монтаж у зменшені простори: тестові вузли, прилади та автоматизовані системи.
• Force monitoring у кріпильних вузлах: прес-фіт, клепка, зварка.
• Високодинамічні випробування у виробничих середовищах з обмеженим простором.

HBK PACEline CLP — це найкраще рішення для потреб, де критично важливі компактність і точність одночасно. Завдяки своїм субміліметровим розмірам, високій динаміці та надійній конструкції він ідеально підходить для інноваційних виробничих процесів та метрологічних застосувань в Україні.
