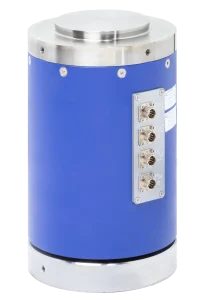

Еталоний датчик сили C5

Еталоний датчик сили C5 відповідає класу 00 відповідно до ISO 376 в діапазоні вимірювань від 40 до 100% від відповідного номінального зусилля. Повторювальність вимірювань, досягається за рахунок розташування тензорезисторів, що зменшує вплив ексцентричних навантажень і згинальних моментів.

За рахунок додаткових опцій C5 може бути обладнаний відповідно до застосування. Додатковий подвійний міст, наприклад, дозволяє розділити опорний та вхідний сигнали або реалізувати аварійне відключення з гальванічною розв’язкою. Мости згинального моменту корисні для визначення вхідного згинального моменту калібрувального обладнання, а також можуть надати важливу інформацію про зміни в машині, коли C5 використовується як еталонний датчик.

Датчик, як правило, міцний і добре переносить перевантаження. Крім того, всі еталонні датчики C5 мають знімну базову пластину для спрощення роботи. У комплект поставки також входить упорний елемент, що відповідає стандарту ISO 376.

• Клас точності HBM: 00 (відповідно до ISO 376 від 40 до 100 % номінального навантаження); 0,5 (відповідно до ISO 376 від 20 до 40 % від номінального навантаження)
• Номінальний діапазон вимірювань: від 5 МН до 20 МН

Найвища точність

• Конструкція тензометричного датчика сили розроблена для оптимальної компенсації ексцентриситету
• Відповідає вимогам класу 00 за ISO376 (при 40 % – 100 % номінального зусилля)
• Відповідна жорсткість

Низька невизначеність порівняльних вимірювань і висока точність калібрувальної машини при використанні в якості еталонного датчика. Низький вплив на структуру.

Практична конфігурація

• Численні опції: TEDS, подвійні мости, схеми вимірювання згинального моменту,…
• Включає упорні частини, які відповідають вимогам ISO 376
• Знімна опорна плита: при необхідності легко переробити.

Датчик, оптимально пристосований до свого завдання, забезпечує найкращі результати вимірювань. Міцний і простий у використанні – враховуючи його вимірювальну здатність.

Окрім датчика

• Скористайтеся послугами калібрування HBK
• Найточніші вимірювальні підсилювачі: з DMP41 датчик сили C5 стає еталонним вимірювальним ланцюгом найвищої точності
• Від кабелю з подвійним екраном, блоку калібрування мосту до програмного забезпечення: повне рішення від HBK

Прецизійний вимірювальний ланцюг від одного постачальника: всі компоненти на найвищому технічному та функціональному рівні.
