Вимірювальна система для пантографів

Name: Вимірювальна система для пантографів
Brand: Anwit
SKU: 8753
Price: 1.00 UAH
Availability: PreOrder

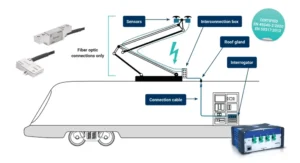

Система оптичних вимірювань HBK складається з вимірювального підсилювача QuantumX MXFS, оптичного датчика сили FBG FS66HDL і надміцного акселерометра FS65HDA. Відповідні аксесуари забезпечують перехід від високої напруги до внутрішньої частини вагонів.

Огляд

Характеристики

Завантажити

Надійна, точна і стабільна оптична технологія

Основною вимогою для моніторингу повітряних ліній і пантографів є точні вимірювання в умовах високої напруги (15 – 25 кВ). Оптичні датчики є пасивними елементами, і оскільки їх принцип вимірювання заснований на світлі, немає необхідності в активному збудженні датчиків. Це означає, що під час вимірювання немає перешкод для інших операцій.

Оптична технологія несприйнятлива до електромагнітних і радіочастотних перешкод, а тому ідеально підходить для вимірювання контактної мережі та пантографів. Там, де електричні датчики виходять з ладу або потребують вдосконалених методів захисту, оптичні вимірювання залишаються надійними, точними і стабільними.

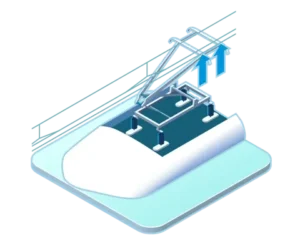

Вимірювання за допомогою волоконно-оптичної сенсорної системи зосереджені на бічному зміщенні контактної лінії, миттєвих вертикальних контактних силах, а також на виявленні неприпустимих піків сили і втрати контакту.

Система вимірювання на пантографі з волоконною решіткою Брегга (FBG) від HBK гарантує:

- Виявлення ослаблення контактного зусилля на пантографі
- Вимірювання бічного руху контактної лінії
- Виявлення небажаних піків контактного зусилля
- Можливість інтеграції всіх виконаних вимірювань з GPS для визначення місцезнаходження
- Безперервну роботу 24/7 з визначенням порогових значень і спрацьовуванням миттєвої сигналізації при виявленні критичного стану
- Сертифікована на пожежну безпеку за стандартом EN 45545
- Відповідність стандарту EN 50317 (стандарт вимірювання взаємодії контактної лінії пантографа)
- Мінімальний вплив на технічне обслуговування транспортних засобів завдяки використанню стандартних контактних стрічок

1-FSOEM-1701	Рішення для моніторингу пантографа
1-FSOEM-1701-01-01	Надміцний датчик сили FS66HDL
1-FSOEM-1701-02-01	Надміцний акселерометр FS65HDA
1-FSOEM-1701-03-01	З'єднувальна коробка для системи пантографа
1-FSOEM-1701-04-01	З'єднувальний кабель для системи пантографа
1-FSOEM-1701-05-01	Очищувач роз'ємів для системи пантографа
1-MXFS8DI1/FC	Модуль QuantumX BraggMETER 8FC з кронштейном

Ключові характеристики: Ситема пантографа

Компоненти

4 × FS65HDA Надміцних акселерометрів

4 × FS66HDL Надміцних датчиків сили

1 × з’єднувальна коробка

1 × з’єднувальний кабель

1 × Очищувач роз'ємів

Додаткові потреби (не входять в комплект)

1 × MXFS QuantumX BraggMETER Interrogator

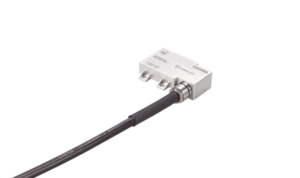

Ключові характеристики: FS65HDA
Діапазон вимірювання	+/-20 g
Частотний діапазон	0.5 ... 200 Гц
Чутливість на FBG	40 pm/g
Роздільна здатність	< 2 mg
Діапазон робочих температур	–40 … 75°C
Вплив температури на чутливість	< 10%
Вага	34 гр

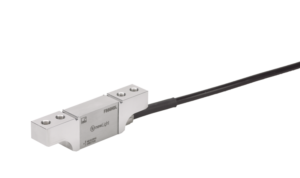

Ключові характеристики: FS66HDL
Діапазон вимірювання	0 … 500 Н
Чутливість на FBG	1.1 pm/N
Роздільна здатність	< 1 N
Діапазон робочих температур	–20 … 75°C
Вплив температури на нульовий сигнал	0.1% of Cn/10°C
Калібрувальний коефіцієнт впливу температури	Калібрувальний коефіцієнт впливу температури
Вага	99 гр

Надміцний датчик сили FS66HDL	Надміцний акселерометр FS65HDA	QuantumX MXFS BraggMETER

Документ	Мова
Connector Cleaner - Data Sheet	English
Connecting Cable - Data Sheet	English
Interconnection Box - Data Sheet	English
FS66HDL - Data Sheet	English
FS65HDA - Data Sheet	English
QuantumX MXFS - Flyer	English
