Лазерні датчики

optoNCDT1420

Діапазони вимірювання (мм) 10 | 25 | 50 | 100 | 200 | 500
Лінійність від 8 мкм
Повторюваність від 0,5 мкм
Частота вимірювання 8 кГц

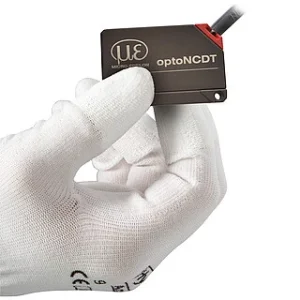

Компактний датчик з вбудованою електронікою
Кабель 0,3 м з роз’ємом M12 або інтегрований кабель датчика з відкритими кінцями довжиною 3 м
Масштабований аналоговий вихід
Тригерний вхід
Інтерфейси: RS422, PROFINET, EtherNet/IP, EtherCAT
Попередньо визначені та індивідуальні пресети у веб-інтерфейсі
Доступний з лазером класу 1
Міцний алюмінієвий корпус з класом захисту IP67

Розумний лазерний тріангуляційний датчик переміщення

Завантажити

Інтелектуальні датчики для швидких і точних вимірювань

optoNCDT1420 пропонує унікальне поєднання швидкості, розміру, продуктивності та універсальності застосування для вимірювання переміщень, відстаней і положень. Компактний тріангуляційний датчик забезпечує високу точність вимірювань і швидкість вимірювання до 8 кГц. Можливість вибору типу роз’єму (кабель або косичка), а також компактні розміри зводять до мінімуму зусилля по встановленню датчика. Як і всі тріангуляційні датчики Micro-Epsilon, optoNCDT 1420 забезпечує інтелектуальне регулювання поверхні. Активна компенсація поверхні (ASC) забезпечує стабільні результати вимірювань незалежно від зміни кольору або яскравості поверхні. Високопродуктивна оптична система генерує невелику світлову пляму, що дозволяє надійно виявляти навіть найдрібніші компоненти.

Характеристики

Діапазони вимірювання (мм) 10 | 25 | 50 | 100 | 200 | 500
Лінійність від 8 мкм
Повторюваність від 0,5 мкм
Частота вимірювання 8 кГц
Компактний датчик з вбудованою електронікою
Кабель 0,3 м з роз’ємом M12 або інтегрований кабель датчика з відкритими кінцями довжиною 3 м
Масштабований аналоговий вихід
Тригерний вхід
Інтерфейси: RS422, PROFINET, EtherNet/IP, EtherCAT
Попередньо визначені та індивідуальні пресети у веб-інтерфейсі
Доступний з лазером класу 1
Міцний алюмінієвий корпус з класом захисту IP67

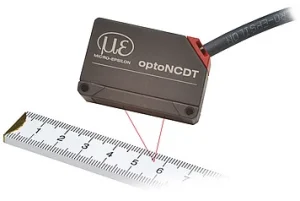

Найвища точність на мінімальному просторі

Компактні розміри в поєднанні з малою вагою відкривають нові сфери застосування. Аналогові виходи напруги і струму, а також цифровий інтерфейс RS422 дозволяють інтегрувати датчик в системи управління установкою або машиною. Завдяки можливостям вибору налаштувань і оцінки, optoNCDT 1420 відповідає вимогам для використання у великих обсягах і OEM-продукції.

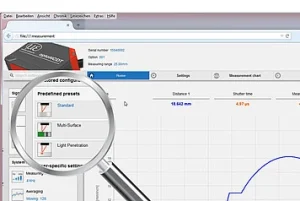

Унікальна простота використання

Всі моделі optoNCDT 1420 управляються за допомогою інтуїтивно зрозумілого веб-інтерфейсу. Пресети і повзунок якості для вибору завдання вимірювання дозволяють налаштовувати параметри датчика. До восьми користувацьких налаштувань датчиків можна зберігати і експортувати в системі управління налаштуваннями. Налаштування можна швидко і легко зберігати, завантажувати і переносити на інші датчики. Відображення відеосигналу, вибір піку сигналу і вільно регульоване усереднення сигналу дозволяють додатково оптимізувати завдання вимірювання. Функція ROI (область інтересу) дозволяє, наприклад, відфільтрувати фонові сигнали, що заважають. Багатофункціональна кнопка забезпечує швидке введення датчика в експлуатацію.

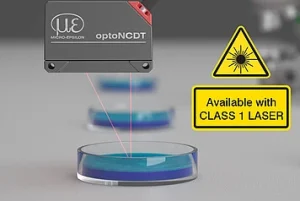

Також доступний з лазером класу 1

Серія optoNCDT 1420 CL1 призначена для вимірювальних завдань з підвищеними вимогами до безпеки. Ці датчики класифікуються відповідно до класу лазера 1. При цьому класі лазера потужність випромінювання становить максимум 390 мкВт. Тому дорогі захисні заходи, які відповідають датчикам лазерного класу 2, більше не потрібні. Моделі optoNCDT 1420 CL1 використовуються для вимірювальних завдань, де люди працюють близько до датчика, а також для вимірювання відстані на чутливих поверхнях.
