Лазерні датчики

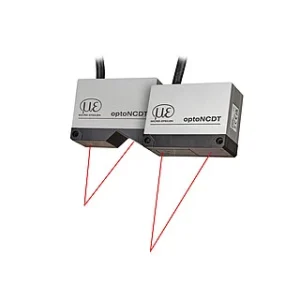

optoNCDT 5500

Високодинамічний лазерний датчик до 75 кГц

Діапазони вимірювання (мм): 10 | 25 | 100 | 200
Лінійність від 1,5 мкм
Повторюваність від 0,15 мкм
Регульована частота вимірювання до 75 кГц
Компактна конструкція датчика з вбудованим контролером
Виходи: Ethernet, RS422, аналоговий вихід, комутаційні виходи
Високошвидкісна адаптація до мінливих поверхонь

Високодинамічний лазерний датчик до 75 кГц

Завантажити

Лазерні датчики optoNCDT 5500 встановлюють нові стандарти в області високоточного лазерного вимірювання відстані. Завдяки субмікронній точності і вражаючій швидкості вимірювання до 75 кГц, датчики ідеально підходять для динамічних вимірювань переміщення, відстані, вібрації і положення. Завдяки вбудованому контролеру компактний датчик не потребує зовнішніх блоків керування і може бути легко інтегрований навіть в обмежений простір. Максимальна продуктивність в найменшому просторі – серія optoNCDT 5500.

Характеристики

Діапазони вимірювання (мм): 10 | 25 | 100 | 200
Лінійність від 1,5 мкм
Повторюваність від 0,15 мкм
Регульована частота вимірювання до 75 кГц
Компактна конструкція датчика з вбудованим контролером
Виходи: Ethernet, RS422, аналоговий вихід, комутаційні виходи
Високошвидкісна адаптація до мінливих поверхонь

Універсальне використання

Датчики optoNCDT 5500 доступні з різними діапазонами вимірювання. На додаток до стандартного діапазону вимірювання можна використовувати розширений діапазон вимірювання, що значно розширює сфери застосування. Завдяки захисту IP67 і високій стійкості до навколишнього світла лазерний датчик можна використовувати в складних умовах навколишнього середовища.

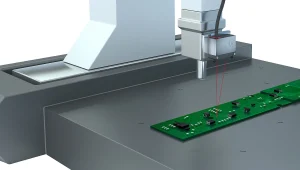

Найвища продуктивність: Новий клас лазерних тріангуляційних датчиків

optoNCDT 5500 від Micro-Epsilon представляє найновіший клас продуктивності серед лазерних тріангуляційних датчиків. Завдяки підвищеній частоті вимірювання до 75 кГц, датчик ідеально підходить для високодинамічних вимірювальних завдань. Цей лазерний датчик забезпечує надзвичайно точні результати вимірювань навіть на поверхнях, що швидко змінюються і погано відбивають світло. Його висока повторюваність дозволяє проводити вимірювання з субмікронною точністю.

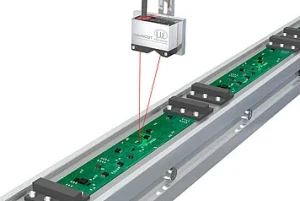

Удосконалена компенсація поверхні - інтелектуальне керування експозицією для всіх поверхонь

optoNCDT 5500 оснащений функцією інтелектуального контролю поверхні. Нові алгоритми забезпечують швидке регулювання експозиції і, отже, стабільні результати вимірювань на поверхнях з мінливими відбитками. Крім того, датчик надзвичайно стійкий до навколишнього світла і може використовуватися в умовах сильного освітлення. Нові алгоритми компенсують навколишнє освітлення до 50 000 люкс.

Простий монтаж і початкова експлуатація

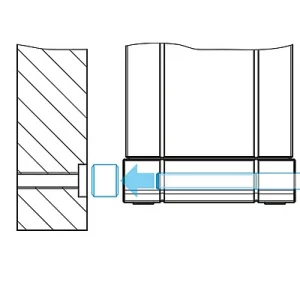

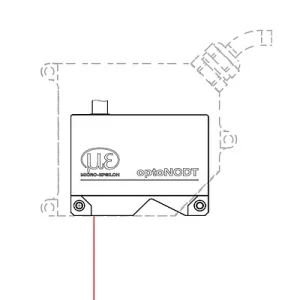

Завдяки запатентованому, повторюваному кріпленню за допомогою монтажних втулок немає необхідності вирівнювати датчик. Це забезпечує як легку заміну датчика, так і ще більшу точність при вирішенні вимірювальних завдань. Завдяки невеликим розмірам і вбудованому контролеру лазерний датчик можна встановлювати навіть в обмеженому просторі. Веб-інтерфейс з готовими пресетами робить датчик відразу готовим до використання. ILD5500 більш компактний, ніж його попередник ILD2300. Щоб забезпечити плавну заміну, Micro-Epsilon пропонує перехідну пластину для швидкого переходу з ILD2300 на ILD5500.

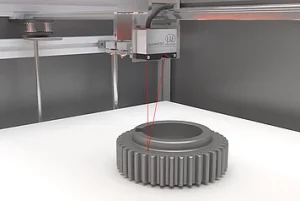

Компактна конструкція, зовнішній контролер не потрібен	Адаптери для заміни датчиків optoNCDT 2300	Запатентована концепція кріплення для багаторазового використання

Приклади застосування

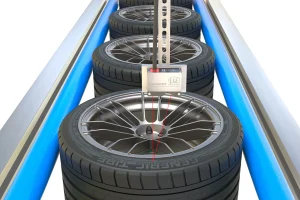

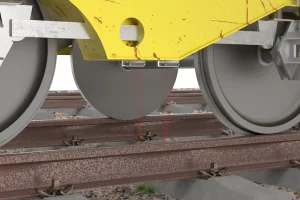

Позиціонування друкуючої головки в адитивному виробництві	Контроль відстані на чорній гумі	Випробування на зносостійкість рейок

Документ	Мова
Data sheet optoNCDT 5500	English
Catalog optoNCDT laser sensors (Laser displacement sensors - triangulation)	English
