Лазерні датчики

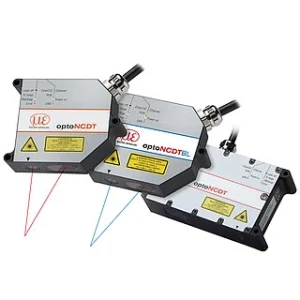

optoNCDT 2300

Діапазони вимірювання (мм): 2 | 5 | 10 | 20 | 50 | 100 | 200 | 300
Лінійність від 0,6 мкм
Роздільна здатність макс. 0,03 мкм
Регульована частота вимірювання до 49,140 кГц
Вбудований контролер
Виходи Ethernet, EtherCAT, RS422, Profinet, EtherNet/IP
Аналоговий вихід через C-Box
Розширений RTSC забезпечує швидку адаптацію до швидко мінливих поверхонь
Опеціальне калібрування відповідно до DIN 32877

Високодинамічний лазерний датчик з частотою 50 кГц

Завантажити

optoNCDT 2300 – це найновіша високоточна модель з лінійки лазерних тріангуляційних датчиків Micro-Epsilon. Ця нова серія пропонує регульовану частоту вимірювання до 49,140 кГц, що дозволяє проводити вимірювання швидких об’єктів. Ключовою унікальною перевагою датчика є те, що вся електроніка тепер інтегрована в компактний датчик, тому датчик може бути встановлений в обмеженому монтажному просторі.

Характеристики

Діапазони вимірювання (мм): 2 | 5 | 10 | 20 | 50 | 100 | 200 | 300
Лінійність від 0,6 мкм
Роздільна здатність макс. 0,03 мкм
Регульована частота вимірювання до 49,140 кГц
Вбудований контролер
Виходи Ethernet, EtherCAT, RS422, Profinet, EtherNet/IP
Аналоговий вихід через C-Box
Розширений RTSC забезпечує швидку адаптацію до швидко мінливих поверхонь
Опеціальне калібрування відповідно до DIN 32877

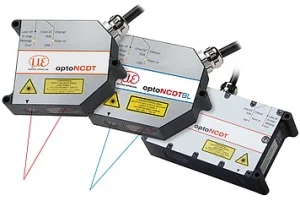

Гнучкість застосування

optoNCDT 2300 може працювати в декількох режимах вимірювання: в стандартному режимі для вимірювання переміщення дифузно відбиваючих матеріалів або зі спеціальним режимом вирівнювання для вимірювання безпосередньо відбиваючих поверхонь. Крім того, лазерний тріангуляційний датчик можна використовувати для одностороннього вимірювання товщини прозорих матеріалів (багатопікова оцінка). Таким чином, програмне забезпечення забезпечує всеосяжну базу даних матеріалів, яку можна редагувати і розширювати.

Функція A-RTSC (Advanced Real Time Surface Compensation) є подальшим розвитком технології RTSC і покращує можливості компенсації поверхні. Це означає, що датчик не піддається впливу швидкозмінних відбиттів від поверхні і забезпечує стабільні результати вимірювань.

Інші моделі серії optoNCDT 2300:

Датчики з синім лазером
Датчики з лазерною лінією (LL)
Датчики дальнього радіусу дії

Унікальна простота використання

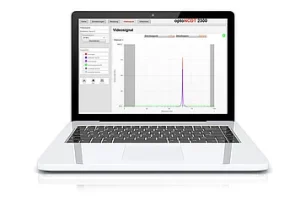

Всі лазерні датчики optoNCDT 2300 управляються за допомогою інтуїтивно зрозумілого веб-інтерфейсу. Доступ до цього веб-інтерфейсу здійснюється через Ethernet, що дозволяє користувачеві робити налаштування для обробки виміряних значень і сигналів, наприклад, виділення піків, фільтрації і маскування відеосигналу.

Найвища продуктивність в лазерній тріангуляції

optoNCDT 2300 – це високопродуктивна версія датчиків лазерної тріангуляції Micro-Epsilon з регульованою частотою вимірювання до 49,14 кГц. optoNCDT 2300 використовується для високошвидкісних застосувань, таких як моніторинг вібрацій або вимірювання на складних поверхнях. Завдяки високій роздільній здатності можлива субмікрометрична точність вимірювань.
