Лазерні датчики

optoNCDT 1900

Діапазони вимірювання (мм): 2 | 6 | 10 | 25 | 50 | 100 | 200 | 500
Лінійність від 1 мкм
Регульована частота вимірювання до 10 кГц
Аналоговий і цифровий виходи
Компактний розмір з вбудованою електронікою
Удосконалена компенсація поверхні для швидкої адаптації до мінливих поверхонь
Попередньо визначені та індивідуальні пресети в веб-інтерфейсі
Інтегрований інтерфейс EtherCAT, EtherNet/IP і PROFINET
Сертифікований відповідно до UL 61010-1

Лазерні датчики переміщення для розширеної автоматизації

Завантажити

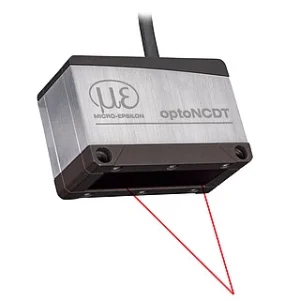

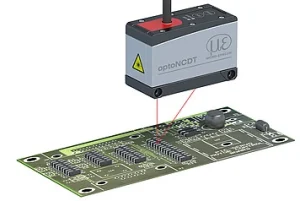

optoNCDT 1900 пропонує унікальне поєднання швидкості, розміру, продуктивності і універсальності застосування для вимірювання переміщень, відстаней і положень. Цей компактний тріангуляційний датчик досягає високої точності вимірювань і частоти вимірювання до 10 кГц. Високопродуктивна оптична система генерує невелику світлову пляму, що дозволяє надійно виявляти навіть найдрібніші деталі та структури.

Характеристики

Діапазони вимірювання (мм): 2 | 6 | 10 | 25 | 50 | 100 | 200 | 500
Лінійність від 1 мкм
Регульована частота вимірювання до 10 кГц
Аналоговий і цифровий виходи
Компактний розмір з вбудованою електронікою
Удосконалена компенсація поверхні для швидкої адаптації до мінливих поверхонь
Попередньо визначені та індивідуальні пресети в веб-інтерфейсі
Інтегрований інтерфейс EtherCAT, EtherNet/IP і PROFINET
Сертифікований відповідно до UL 61010-1

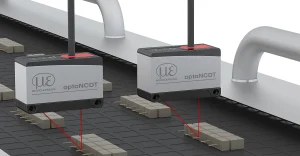

Тепер з інтегрованим інтерфейсом Industrial Ethernet

Новітні лазерні тріангуляційні датчики optoNCDT 1900 також доступні з інтегрованим інтерфейсом Industrial Ethernet. Залежно від моделі, ви можете інтегрувати повну продуктивність датчика в ваш ПЛК безпосередньо через EtherCAT, EtherNet/IP або PROFINET без будь-якого додаткового інтерфейсного модуля. Ви отримуєте дані в реальному часі без затримок, а також зменшуєте витрати на встановлення та прокладання кабелів. Параметри датчика можуть бути встановлені безпосередньо через Industrial Ethernet або через веб-інтерфейс. Для високошвидкісних вимірювань датчик пропонує функцію передискретизації, яка дозволяє виявляти і передавати дані вимірювань в чотири рази швидше, ніж цикл опитування ПЛК.

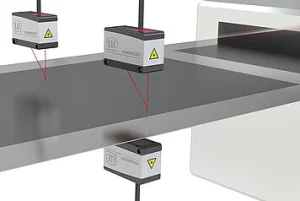

Оптимізовано для вимірювання товщини електродного покриття

Лазерні датчики optoNCDT 1900 тепер доступні з діапазоном вимірювання 6 мм. Завдяки конструкції лазерного лінійного променя цей датчик ідеально підходить для поточних вимірювань товщини у виробництві акумуляторних елементів. Покриття електродів являє собою висушену пасту (так званий шлам), яка наноситься з обох боків алюмінієвої плівки (для катода) або мідної плівки (для анода). Подальша сушка і каландрування утворює частково дуже пористу поверхню. Спеціально розроблена для вимірювань на шорстких поверхнях, маленька лазерна лінія ідеально підходить для цього застосування, оскільки вона компенсує нерівності поверхні. Отримані таким чином значення товщини плівки з покриттям використовуються для забезпечення якості.

Висока точність і дуже компактні розміри роблять optoNCDT 1900 ідеально придатним для такого типу вимірювальних завдань.

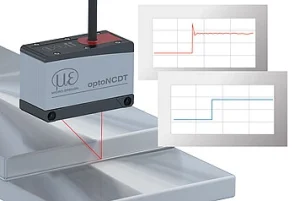

Найвища стабільність завдяки інтелектуальній оптимізації сигналу

Вперше для оптимізації сигналу доступне двоетапне усереднення значень вимірювань. Це забезпечує згладжування сигналу на краях і сходинках. Особливо для високошвидкісних вимірювань рухомих частин високопродуктивне усереднення забезпечує точну траєкторію сигналу.

Удосконалена компенсація поверхні - інтелектуальне керування експозицією для складних поверхонь

optoNCDT 1900 оснащений функцією інтелектуального контролю поверхні. Нові алгоритми забезпечують стабільні результати вимірювань навіть на складних поверхнях з мінливими відображеннями. Крім того, датчик надзвичайно стійкий до навколишнього світла і може використовуватися в умовах сильного освітлення. Нові алгоритми компенсують навколишнє освітлення до 50 000 люкс.

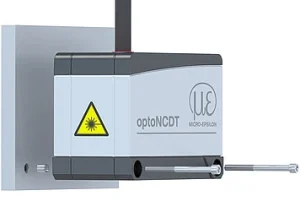

Просте встановлення та початкова експлуатація

Монтаж датчика за допомогою кріпильних гільз автоматично вирівнює датчик у правильному положенні. Це забезпечує як легку заміну датчика, так і ще більшу точність при вирішенні вимірювальних завдань. Завдяки невеликим розмірам лазерний датчик може бути інтегрований навіть в обмеженому просторі.

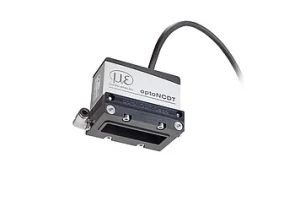

Захисний кожух з продувкою та охолодженням

Для лазерних датчиків optoNCDT 1900 доступний компактний захисний кожух, який легко кріпиться. Захисний кожух має продувку повітрям для очищення захисних вікон. Продувка повітрям одночасно охолоджує датчик. Захисний кожух не повністю закриває датчик, оскільки сам датчик має ступінь захисту IP67.
