optoNCDT 1320 — компактний лазерний сенсор (10–100 мм, до 2 кГц)

Діапазони вимірювання (мм) 10 | 25 | 50 | 100 | 200 | 500
Лінійність від 10 мкм
Повторюваність від 1 мкм
Частота вимірювання 4 кГц
Компактний розмір з вбудованою електронікою
3м інтегрований кабель датчика з відкритими кінцями
Масштабований аналоговий вихід
Тригерний вхід
Інтерфейси: RS422, PROFINET, EtherNet/IP, EtherCAT
Міцний алюмінієвий корпус з класом захисту IP67

Компактний лазерний тріангуляційний датчик переміщення

Опис

Завантажити

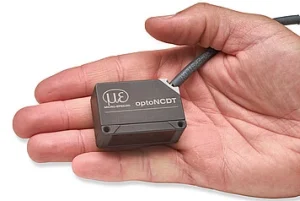

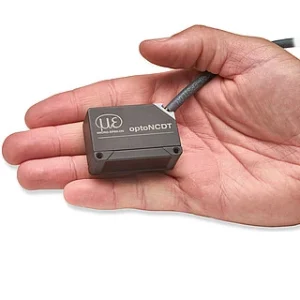

optoNCDT 1320 – це новий лазерний тріангуляційний датчик з компактними розмірами для вимірювання переміщень, відстаней і положень. Завдяки надзвичайно компактним розмірам, включаючи вбудований контролер, датчик може бути інтегрований в обмежений монтажний простір. Завдяки малій вазі optoNCDT 1320 ідеально підходить для застосувань, де виникають високі прискорення, наприклад, на маніпуляторі робота або в маніпуляторах з ручним переміщенням.

optoNCDT 1320 пропонує високу точність і регульовану частоту вимірювання до 4 кГц. Компенсація активної поверхні (ASC) забезпечує стабільний контроль сигналу відстані незалежно від кольору або яскравості цілі. Дуже маленькі об’єкти можуть бути надійно виявлені завдяки малому розміру плями вимірювання.

Характеристики

Діапазони вимірювання (мм) 10 | 25 | 50 | 100 | 200 | 500
Лінійність від 10 мкм
Повторюваність від 1 мкм
Частота вимірювання 4 кГц
Компактний розмір з вбудованою електронікою
3м інтегрований кабель датчика з відкритими кінцями
Масштабований аналоговий вихід
Тригерний вхід
Інтерфейси: RS422, PROFINET, EtherNet/IP, EtherCAT
Міцний алюмінієвий корпус з класом захисту IP67

Plug & Play для унікальної простоти використання

Моделі optoNCDT 1320 забезпечують швидке введення датчика в експлуатацію лише кількома натисканнями на багатофункціональну кнопку датчика. Інтуїтивно зрозумілий веб-інтерфейс дозволяє користувачеві здійснювати розширені налаштування датчика. Найпоширеніші типи поверхонь можна вибрати за допомогою попередніх налаштувань. Повзунок якості дозволяє адаптувати датчик до статичних і динамічних процесів.

Новий клас датчиків

Поєднання швидкості, розміру, продуктивності та різноманітності застосувань визначає новий клас лазерних датчиків. Унікальна в усьому світі концепція датчика SMART поєднує в собі інтегрований веб-інтерфейс і компактний розмір датчика. Відмінне співвідношення ціна/продуктивність відкриває нові сфери застосування, особливо для серійних застосувань в інтеграції машин і автоматизації виробництва.

Документ	Мова
Data sheet optoNCDT 1320	English
Catalog optoNCDT laser sensors (Laser displacement sensors - triangulation)	English

Поширені запитання про optoNCDT 1320

Які діапазони вимірювань доступні?

Моделі з діапазоном 10, 25, 50 або 100 мм; лінійність до ±12 µm, повторюваність до 1 µm

Яка максимальна частота?

Регульована частота до 2 кГц (режими 0.25/0.5/1/2 кГц)

Чому ATC важливий?

Auto Target Compensation забезпечує стабільні дані незалежно від поверхні об’єкта

Які виходи датчика?

Аналог 4–20 мА, цифровий RS422 (16‑bit), також доступні PROFINET/EtherNet‑IP

Як виконати монтаж?

Корпус 46×30×22 мм, кріплення M3 або через M2 отвори, пристосований для високих прискорень
