Лазерні датчики

Датчики лазерної лінії (LL)

Ідеально підходить для блискучих металевих і текстурованих поверхонь
Діапазон вимірювання: 2 | 6 | 10 | 20 | 25 | 50 мм
Відтворюваність: 0,1 мкм
Частота вимірювання: 49 кГц

Лазерні датчики для металів і шорстких поверхонь

Завантажити

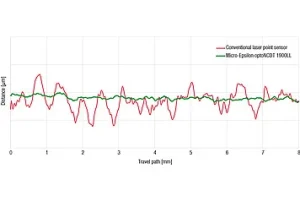

Лазерні датчики optoNCDT LL створюють світлову пляму овальної форми шириною всього кілька міліметрів, яка нагадує коротку «лазерну лінію» (LL). Ця овальна світлова пляма компенсує неоднорідну структуру поверхні і так званий ефект «плямистості», який особливо характерний для металевих поверхонь. У поєднанні зі спеціальними програмними алгоритмами, перешкоди, викликані шорсткістю поверхні, дефектами, поглибленнями або отворами, відфільтровуються. Це забезпечує стабільні та точні результати вимірювань.

Надійні вимірювання на структурних і металевих поверхнях

Лазерні датчики optoNCDT LL працюють зі світловою плямою овальної форми, яка нагадує маленьку лазерну лінію. Вони використовуються для статичних і динамічних вимірювань відстані на шорстких і структурованих поверхнях, на металах і вимірювальних об’єктах, де лазер проникає в матеріал.

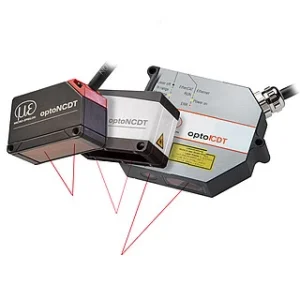

Лазерні датчики optoNCDT LL доступні в декількох серіях з різними діапазонами вимірювання, швидкостями вимірювання і точністю. Вони використовуються для точних вимірювань відстані на структурованих поверхнях, тобто коли потрібно виміряти відстань до поверхні, а не саму структуру. Для дрібних деталей і поверхневих структур найкращим вибором є датчики optoNCDT з точковим лазером і датчики з синім лазером.

Документ	Мова
Data sheet optoNCDT 1220 / 1320 / 1420	English
Data sheet optoNCDT 1900LL	English
Data sheet optoNCDT 1900LL with Industrial Ethernet interface	English
Data sheet optoNCDT 2300LL	English
Catalog optoNCDT laser sensors (Laser displacement sensors - triangulation)	English

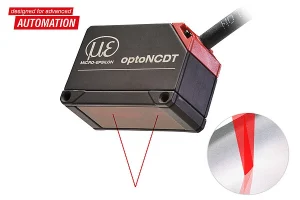

Розумний лазерний датчик для блискучих металевих предметів - optoNCDT 1420LL

Характеристики:

- Лазерний датчик зі спеціальною лінзою з овальною світловою плямою (коротка лазерна лінія)
- Точне вимірювання на металевих поверхнях і структурованих поверхнях
- Активна компенсація поверхні для мінливих поверхонь (ASC)
- Вбудований контролер
- Діапазон вимірювання (мм): 10 | 25 | 50
- Лінійність від 8 мкм
- Регульована частота вимірювання до 8 кГц
- Цифровий інтерфейс (інтегрований): RS422 (16 біт)
- Цифрові інтерфейси (додаткове підключення через інтерфейсний модуль): PROFINET, EtherNet/IP, EtherCAT
- Масштабований аналоговий вихід
- Міцний алюмінієвий корпус з класом захисту IP67

Компактні лазерні датчики optoNCDT 1420 LL призначені для вимірювання блискучих металевих і шорстких поверхонь. Овальна світлова пляма, яка нагадує коротку лазерну лінію, може краще компенсувати нерівності, такі як текстура і шорсткість. Спеціальні програмні алгоритми відфільтровують перешкоди, викликані шорсткістю поверхні, дефектами, заглибленнями або найменшими отворами.

Детальніше

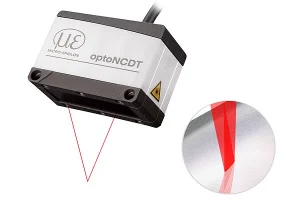

Компактний лазерний датчик для блискучих металевих предметів - optoNCDT 1900LL

Характеристики

- Лазерний датчик зі спеціальною лінзою та овальною світловою плямою (маленька лазерна лінія)
- Ідеально підходить для статичних і динамічних вимірювань відстані на металах, структурованих поверхнях і вимірювальних об'єктах, куди проникає лазерний промінь
- Компактна конструкція датчика з вбудованим контролером
- Висока стійкість до навколишнього світла
- Діапазони вимірювання (мм): 2 | 6 | 10 | 25 | 50
- Лінійність від 1 мкм
- Повторюваність 0,1 мкм
- Регульована частота вимірювання до 10 кГц
- Інтерфейси: аналоговий вихід, RS422, PROFINET, Ethernet/IP, EtherCAT
- Удосконалена компенсація поверхні для поверхонь зі змінним відображенням

Лазерні датчики optoNCDT 1900 LL призначені для вимірювання блискучих металевих і шорстких поверхонь. Їх невелика лазерна лінія забезпечує точні результати вимірювань на блискучих металевих поверхнях і структурованих об'єктах. Завдяки надзвичайно компактним розмірам датчики можуть бути інтегровані в обмежений простір.

Детальніше

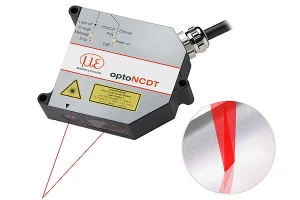

Високодинамічний лазерний датчик для блискучих металевих об'єктів - optoNCDT 2300LL

Характеристики

- Лазерний датчик зі спеціальною лінзою та овальною світловою плямою (маленька лазерна лінія)
- Ідеально підходить для статичних і динамічних вимірювань відстані на металах, структурованих поверхнях і вимірювальних об'єктах, куди проникає лазерний промінь
- Вбудований контролер
- Діапазони вимірювання (мм): 2 | 10 | 20 | 50
- Лінійність від 0,6 мкм
- Роздільна здатність макс. 0,03 мкм
- Регульована частота вимірювання до 49,140 кГц
- Удосконалена компенсація поверхні в реальному часі (A-RTSC)
- Інтерфейси: Ethernet, EtherCAT, RS422, Profinet, EtherNet/IP, аналоговий вихід (через C-Box)

Замість звичайної лазерної точки лазерні датчики optoNCDT 2300LL проектують на цільову поверхню дуже маленьку лазерну лінію. Ця лазерна лінія робить optoNCDT 2300LL особливо придатним для точних вимірювань переміщень і відстаней як на блискучих, пористих, так і на шорстких поверхнях. Висока частота вимірювання до 49 кГц забезпечує надійні вимірювання у високошвидкісних процесах. Налаштування параметрів лазерного датчика здійснюється через веб-інтерфейс, доступ до якого здійснюється через інтерфейс Ethernet. Цей веб-інтерфейс пропонує безліч функцій для оцінки і обробки виміряних значень і сигналів.

Детальніше
