Лазерні датчики

Датчики з синім лазером (BL)

Name: Датчики з синім лазером (BL)
Brand: Anwit
SKU: 4491
Price: 1.00 UAH
Availability: PreOrder

Датчики з синім лазером для металів і органічних матеріалів
Діапазон вимірювань: 2 | 5 | 10 | 20 | 50 | 200 | 500 | 750 | 1000 мм
Повторюваність: 0,03 мкм
Частота вимірювання: 49 кГц

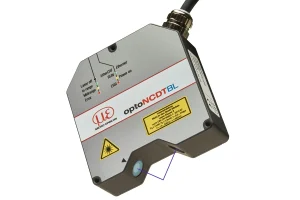

Тріангуляційні датчики з синім лазером для складних типів поверхонь

Опис

Завантажити

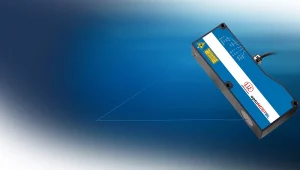

Моделі optoNCDT BL оснащені синім лазерним діодом і використовуються, коли стандартні датчики з червоним лазерним діодом працюють на межі своїх можливостей. Завдяки меншій довжині хвилі синій лазер не проникає в цільову поверхню, проектуючи на поверхню невелику світлову пляму і, таким чином, забезпечуючи стабільні і точні результати. Оскільки сині лазерні датчики оснащені спеціальним фільтром, вони нечутливі до об’єктів з високим рівнем випромінювання, таких як розпечені метали. Датчики Blue Laser переважно використовуються для вимірювань на органічних і (напів)прозорих об’єктах, а також для розпечених металів, що розжарюються.

Високоточний датчик переміщення з синім лазером

optoNCDT2300-2DR - це нова модель у високопродуктивній лінійці optoNCDT 2300. Траєкторія променя розрахована на пряме відбиття і знайде застосування при вимірюванні глянцевих, блискучих і відбиваючих поверхонь. Технологія Blue Laser від Micro-Epsilon та її оптична компоновка створюють лазерний датчик, надзвичайно чутливий до зміни відстані, що забезпечує дуже високу точність вимірювань. Нова модель використовується у виробництві споживчої електроніки (наприклад, смартфонів, планшетів і дисплеїв), промисловому застосуванні, а також у виробництві та обробці напівпровідників.

Запатентована технологія синього лазера

Компанія Micro-Epsilon запатентувала технологію вимірювання за допомогою синіх лазерних датчиків на розпечених об'єктах, що світяться при температурі понад 700 °C, і прозорих об'єктах, таких як пластмаси, клеї та скло. Моделі optoNCDT Blue Laser забезпечують відмінну стабільність сигналу і, таким чином, точні результати вимірювань на цих поверхнях.

Документ	Мова
Data sheet optoNCDT 1710BL	English
Data sheet optoNCDT 1750BL	English
Data sheet optoNCDT 2300BL	English
Data sheet optoNCDT 2300-2DR	English
Catalog optoNCDT laser sensors (Laser displacement sensors - triangulation)	English

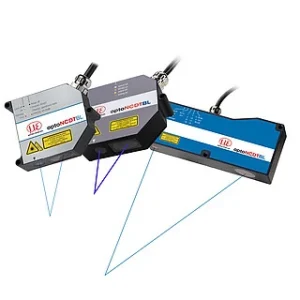

Моделі тріангуляційних датчиків з синім лазером

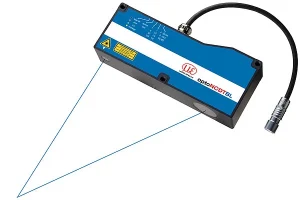

Тріангуляційний датчик з синім лазером - optoNCDT 1710BL

Характеристики

- Діапазони вимірювання (мм): 50 | 1000
- Лінійність від 50 мкм
- Роздільна здатність макс. 7,5 мкм
- Настроюється частота вимірювання до 2,5 кГц
- Аналогові та цифрові виходи
- Компактний з вбудованим контролером
- Вільно програмовані кінцеві вимикачі

Нова технологія синього лазера дозволяє датчику абсолютно точно і надійно проводити вимірювання на розпечених металах і кремнії, що світяться. Синьо-фіолетовий лазер має тут вирішальні переваги. Навіть при вимірюванні органічних матеріалів, таких як шпон, дерево або шкіра, синій лазер також сприяє високій точності. Забезпечуючи більш високу стабільність, синє лазерне світло не проникає в об'єкт вимірювання завдяки коротшій довжині хвилі синьо-фіолетового лазера.

Датчики optoNCDT 1710BL з синім лазером призначені для швидкого вимірювання переміщення, відстані і положення на металах, що розжарюються. Датчики мають нові високоефективні лінзи, алгоритми керування лазером та оцінки.
Компенсація в реальному часі для мінливих поверхонь (RTSC)

Детальніше

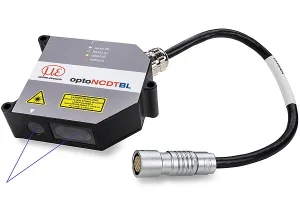

Тріангуляційний датчик з синім лазером - optoNCDT 1750BL

Характеристики:

- Діапазони вимірювання (мм): 20 | 200 | 500 | 750
- Регульована частота вимірювання до 7,5 кГц
- Лінійність від 12 мкм
- Повторюваність макс. 0,8 мкм
- Аналоговий і цифровий вихід
- Компактна конструкція з вбудованим контролером
- Адаптація в реальному часі до мінливих поверхонь (RTSC)
- Заздалегідь визначені та індивідуальні пресети в веб-інтерфейсі

Лазерні датчики optoNCDT 1750BL Blue призначені для високошвидкісних вимірювань переміщень, відстаней і положень. Вони оснащені новими високоефективними лінзами, алгоритмами управління лазером і оцінки для забезпечення точних вимірювань на різних поверхнях і матеріалах. Технологія синього лазера, запатентована компанією Micro-Epsilon, пропонує вирішальні переваги в порівнянні з червоно-діодними лазерними датчиками. Оскільки точка синього лазера не проникає крізь поверхню, ціль чітко відображається на сенсорному елементі. Це дозволяє досягти високої роздільної здатності та надійної стабільності сигналу.

Детальніше

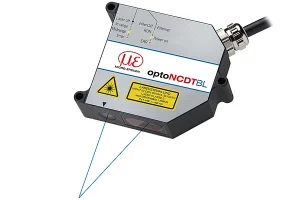

Високодинамічний лазерний датчик з синім лазером - optoNCDT 2300BL

Характеристики:

- Діапазон вимірювання (мм): 2 | 5 | 10 | 50
- Лінійність від 0,6 мкм
- Роздільна здатність макс. 0,03 мкм
- Регульована швидкість вимірювання до 49,140 кН
- Вбудований контролер
- Виходи: Ethernet, EtherCAT, RS422, Profinet, EtherNet/IP
- Аналоговий вихід через C-Box
- Швидка адаптація до швидко мінливих типів поверхонь завдяки розширеному RTSC

Нова технологія синього лазера дозволяє датчику абсолютно точно і надійно проводити вимірювання на розпечених металах і кремнії, що світяться. Синьо-фіолетовий лазер має тут вирішальні переваги. Навіть при вимірюванні органічних матеріалів, таких як шпон, дерево або шкіра, синій лазер також сприяє високій точності. Забезпечуючи вищу стабільність, синє лазерне світло не проникає в об'єкт вимірювання завдяки коротшій довжині хвилі синьо-фіолетового лазера.

Високоякісна серія optoNCDT 2300BL працює з частотою вимірювання до 49 кГц і тому ідеально підходить для точних вимірювань об'єктів, що швидко рухаються. Оскільки контролер повністю інтегрований в корпус датчика, датчик ідеально підходить для установки в обмеженому просторі.

Керування здійснюється через веб-інтерфейс, доступ до якого здійснюється через інтерфейс Ethernet. Цей веб-інтерфейс дозволяє робити налаштування для обробки виміряних значень і сигналів, наприклад, виділення піків, функції фільтрації і маскування відеосигналу.

Детальніше

Високоточний датчик переміщення з синім лазером - optoNCDT 2300-2DR

Характеристики

- Діапазон вимірювання 2 мм
- Лінійність 0,6 мкм
- Роздільна здатність 30 нм
- Регульована частота вимірювання до 49 кГц
- Вбудований контролер
- Вхід/вихід: RS422, Ethernet, EtherCAT, Profinet, EtherNet/IP
- Аналоговий вихід через C-Box/2A
- Швидка адаптація до швидко мінливих типів поверхонь за допомогою розширеного RTSC

Високоточний лазерний тріангуляційний датчик optoNCDT 2300-2DR призначений для вимірювань на світловідбиваючих і блискучих цілях. Завдяки синьому лазерному випромінюванню вимірювальний сигнал є надзвичайно стабільним, тобто датчик вимірює аж до нанометрового діапазону. Надзвичайно малий розмір лазерної плями дозволяє надійно виявляти дуже малі об'єкти.

Датчик використовується, наприклад, для вимірювання товщини плоского скла, контролю збірки дуже малих деталей і для вимірювання відстані на відпаленому склі.

Управління здійснюється через веб-браузер, який підключається через інтерфейс Ethernet. Цей інтерфейс дозволяє робити налаштування для обробки виміряних значень і сигналів, наприклад, виділення піків, функції фільтрації і маскування для відеосигналів.

Детальніше
