interferoMETER 5600-DS

Name: interferoMETER 5600-DS
Brand: Anwit
SKU: 5140
Price: 1.00 UAH
Availability: PreOrder

Інтерферометр білого світла для абсолютного вимірювання відстаней з субнанометровою роздільною здатністю

Опис

Завантажити

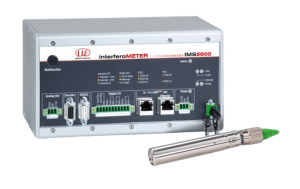

Новий інтерферометр білого світла IMS5600-DS використовується для вимірювання відстаней з найвищою точністю. Контролер пропонує спеціальне калібрування з інтелектуальною оцінкою і дозволяє проводити абсолютні вимірювання з субнанометровою роздільною здатністю. Інтерферометр використовується для вимірювальних задач з найвищими вимогами до точності, наприклад, в електроніці та напівпровідниковому виробництві.

Характеристики

Вимірювання відстані з субнанометровою точністю
Найкращий у своєму класі: Роздільна здатність 30 пікометрів
Абсолютне вимірювання, підходить для ступінчастих профілів
Компактні і міцні датчики з великою відстанню зміщення
Частота вимірювання до 6 кГц для високошвидкісних вимірювань
Проста конфігурація через веб-інтерфейс
Датчики та кабелі, придатні для вакууму
Компактні датчики з кутом променя 90° також
Гнучка промислова інтеграція для швидкої адаптації на місці

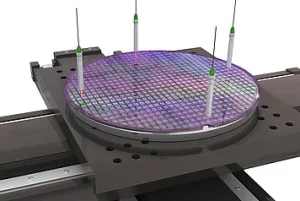

Система IMS5600-DS використовується для високоточних вимірювань переміщень і відстаней. Система забезпечує абсолютні значення вимірювань і тому може також використовуватися для вимірювання відстаней у профілях сходинок. Завдяки абсолютному вимірюванню сходинки дискретизуються з високою стабільністю сигналу. При вимірюванні на рухомих об'єктах, таким чином, можна надійно виявити різницю у висоті підборів, сходинок і заглиблень. Вимірювальна система забезпечує субнанометрову роздільну здатність з великою відстанню зміщення по відношенню до діапазону вимірювання.

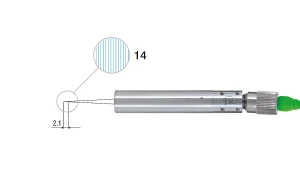

Багатопікове вимірювання відстані

Багатопікове вимірювання відстані на прозорих об'єктах дозволяє одночасно оцінювати до 14 значень відстані. Наприклад, можна визначити відстань між склом і несучою пластиною. Потім контролер може розрахувати товщину скла на основі значень відстані.

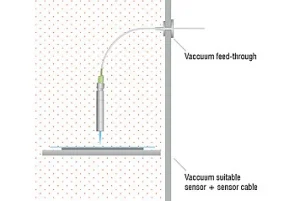

Призначені для вимірювання відстаней з високою роздільною здатністю у вакуумі

Інтерферометри IMS5600-DS можна використовувати для вимірювальних задач у вакуумних середовищах і чистих приміщеннях, де інтерферометри досягають роздільної здатності в субнанометровому діапазоні. Для вакуумних застосувань Micro-Epsilon пропонує спеціальні датчики, кабелі та прохідні аксесуари. Ці датчики і кабелі практично не містять частинок і можуть використовуватися як в чистих приміщеннях, так і в надвисокочастотному діапазоні.

Стабільні вимірювання відстані з найвищою точністю

Контролер може бути встановлений в шафу керування за допомогою монтажу на DIN-рейку і забезпечує дуже стабільні результати вимірювань завдяки активній температурній компенсації та пасивному охолодженню. Ці компактні датчики надзвичайно компактні і мають дуже гнучкі оптоволоконні кабелі. Довжина кабелю до 10 м дозволяє просторово рознести датчик і контролер. Датчик можна легко і швидко вирівняти завдяки вбудованому пілотному лазеру. Введення в експлуатацію та параметризація зручно виконуються через веб-інтерфейс і не вимагають встановлення програмного забезпечення.

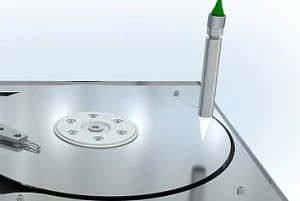

Вимірювання на декількох поверхнях

Інтерферометричний метод вимірювання дозволяє проводити вимірювання на багатьох поверхнях. Це дозволяє проводити високоточні вимірювання відстаней на відбиваючих металах, пластиках і склі.

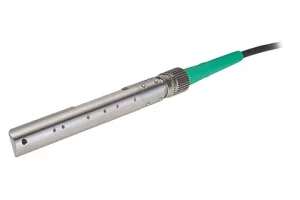

Датчики з кутом променя 90° також

Завдяки компактним розмірам ці датчики можна інтегрувати навіть в обмеженому просторі. Зокрема, моделі з 90° променем потребують значно менше місця для встановлення.

Модель	Діапазон вимірювань / Початок діапазону вимірювання	Лінійність	Кількість вимірюваних прошарків
IMS5600-DS0,5/90/VAC	1,5 мм /прибл. 0,5 мм	-	Високоточне вимірювання відстані в умовах чистого приміщення і вакууму, наприклад, вимірювання на пластинах з покриттям. Немагнітний титановий варіант UHV дозволяє використовувати в сильних магнітних полях, наприклад, в медичній техніці (ядерне розщеплення або електронно-променевий мікроскоп)
IMS5600-DS10/90/VAC	1,5 мм / 10 мм	-	Високоточне вимірювання відстані в умовах чистого приміщення і вакууму, наприклад, вимірювання на пластинах з покриттям. Немагнітний титановий варіант UHV дозволяє використовувати в сильних магнітних полях, наприклад, в медичній техніці (ядерне розщеплення або електронно-променевий мікроскоп)
IMS5600-DS19	2,1 мм / прибл. 19 мм	-	Високоточні вимірювання відстаней у промислових процесах, наприклад, у прецизійному виробництві
IMS5600-DS19/VAC	2,1 мм / прибл. 19 мм	-	Точне позиціонування та вимірювання відстаней у чистих приміщеннях і вакуумі, наприклад, у виробництві дисплеїв для позиціонування масок
IMS5600MP-DS19	Вимірювання відстані: 2,1 мм / прибл. 19 мм Вимірювання товщини: 0,01 ... 1,3 мм (для BK7, n=1,5) / прибл. 19 мм	До 13 шарів	Високоточні вимірювання відстані та товщини в промислових процесах, наприклад, у виробництві напівпровідників для визначення товщини шарів на пластинах або у виробництві світлодіодів
IMS5600MP-DS19/VAC	Вимірювання відстані: 2,1 мм / прибл. 19 мм Вимірювання товщини: 0,01 ... 1,3 мм (для BK7, n=1,5) / прибл. 19 мм	До 13 шарів	Високоточні вимірювання відстаней і товщини в умовах чистого приміщення і вакууму, наприклад, у виробництві напівпровідників для вимірювання положення і розмірів зазорів на масках і підкладках
