interferoMETER IMS5420‑TH – absolute вимірювання товщини wafer та gap у inline процесах

IMS5420‑TH — високоточна система Micro‑Epsilon для абсолютного вимірювання товщини монокристалічних Si‑wafer (0.05–1.05 мм) і повітряних зазорів (0.2–4 мм). Роздільність < 1 nm, частота до 6 kHz, підтримка до 5 шарів у multi‑peak режимі, доступна версія IP67 для складних середовищ. Ідеальна для inline контролю у semiconductor production.

Інтерферометр білого світла для високоточного вимірювання пластин

Опис
Завантажити

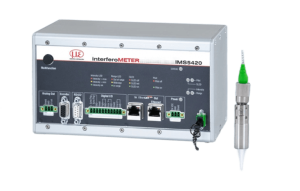

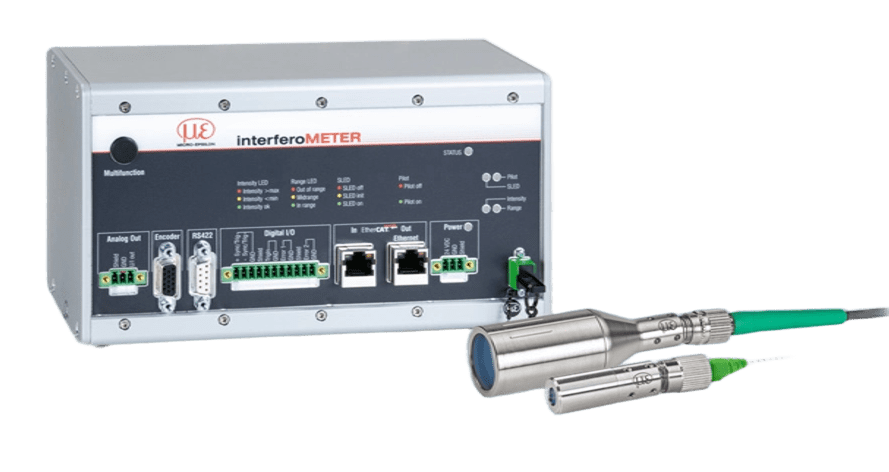

IMS5420 – це високопродуктивний інтерферометр білого світла для безконтактного вимірювання товщини монокристалічних кремнієвих пластин. Контролер має широкосмуговий суперлюмінесцентний діод (SLED) з діапазоном довжин хвиль 1100 нм. Це дозволяє вимірювати товщину кремнієвих пластин без домішок, з домішками і з високим вмістом домішок за допомогою лише однієї вимірювальної системи. IMS5420 досягає стабільності сигналу менше 1 нм. Товщину можна вимірювати з відстані 24 мм.


Характеристики

  • Вимірювання товщини з нанометровою точністю нелегованих, легованих і високолегованих підкладок
  • Багатопіковий: вимірювання до 5 шарів з товщиною SI від 0,05 до 1,05 мм
  • Висока роздільна здатність по осі z 1 нм
  • Частота вимірювання до 6 кГц для швидких вимірювань
  • Ethernet / EtherCAT / RS422 / PROFINET / EtherNet / IP
  • Проста параметризація через веб-інтерфейс


Anwit

Точне вимірювання товщини пластин

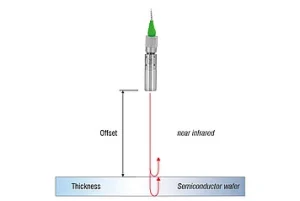

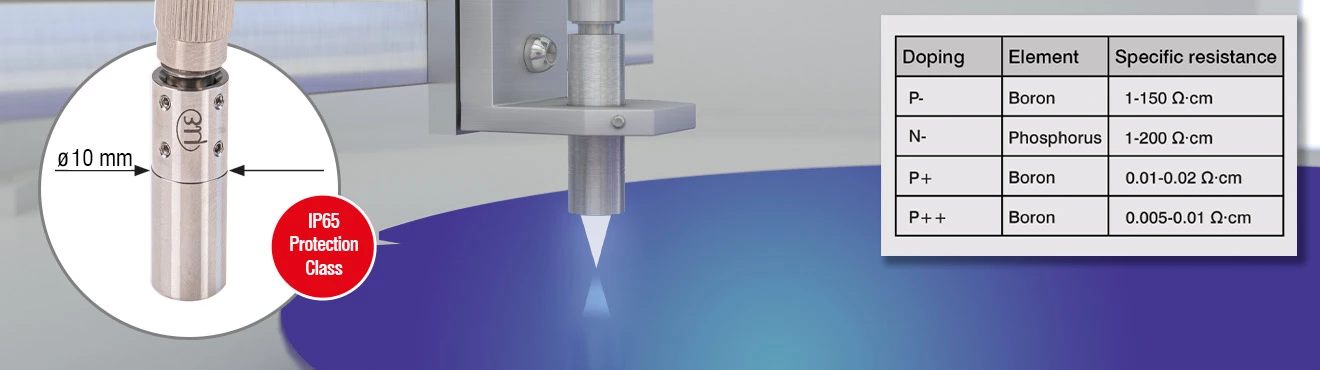

Завдяки оптичній прозорості кремнієвих пластин в діапазоні довжин хвиль 1100 нм, інтерферометри IMS5420 можуть точно визначати товщину. У цьому діапазоні довжин хвиль як нелегований кремній, так і леговані пластини забезпечують достатню прозорість. Тому можна виявити пластини товщиною до 1,05 мм. Вимірювана товщина повітряного проміжку становить навіть до 4 мм.

Інтерферометр IMS5420 дозволяє вимірювати товщину кремнієвих пластин без домішок, з домішками і з високим вмістом домішок і, таким чином, пропонує широкий спектр застосувань. Ця система вимірювання товщини пластин ідеально підходить для вимірювання монокристалічних кремнієвих пластин з геометричною товщиною від 500 до 1050 мкм і легуванням до 6 м Ω см. Навіть для високолегованих пластин можна вимірювати товщину до 0,8 мм. Це є результатом зменшення прозорості зі збільшенням легування.

Anwit

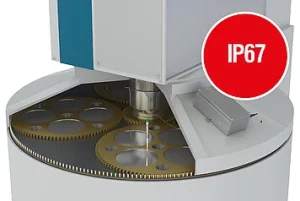

Точне вимірювання товщини під час притирання

При виготовленні пластин злиток кристалічного кремнію розрізається на тонкі пластини товщиною близько 1 мм. Потім диски шліфують і притирають, щоб отримати бажану товщину і якість поверхні. Для досягнення високої стабільності процесу інтерферометри використовуються для поточного вимірювання товщини в притиральних і шліфувальних верстатах. Завдяки своїй компактній конструкції, датчик також може бути інтегрований в обмежений монтажний простір. Значення товщини використовуються для керування верстатом, а також для контролю якості пластини.

Модель Діапазон вимірювань / Початок діапазону вимірювання Лінійність Кількість вимірюваних шарів Сфери застосування

IMS5420-TH24

0,05 ... 1,05 мм (для кремнію, n=3,82)
0,2 ... 4 мм (для повітря, n=1) / прибл. 24 мм з робочим діапазоном прибл. 6 мм

< ±100 нм

1 шар

Вимірювання товщини в потоці, наприклад, після шліфування або полірування.

IMS5420MP-TH24

0,05 ... 1,05 мм (для кремнію, n=3,82)
0,2 ... 4 мм (для повітря, n=1) / прибл. 24 мм з робочим діапазоном прибл. 6 мм

< ±100 нм для одного шару
< ±200 нм для додаткових шарів

до 5 шарів

Вимірювання товщини в потоці, наприклад, для контролю якості товщини покриття після нанесення

IMS5420/IP67-TH24

0,05 ... 1,05 мм (для кремнію, n=3,82)
0,2 ... 4 мм (для повітря, n=1) / прибл. 24 мм з робочим діапазоном прибл. 6 мм

< ±100 нм

1 шар

Промислове вимірювання товщини під час притирання та шліфування

FAQ про interferoMETER IMS5420‑TH

Для чого призначений IMS5420‑TH?

Система для absolute вимірювання товщини monocrystalline silicon wafer та повітряних gap у діапазоні до 4 мм у inline процесах після шліфування або при контролі якості.

Який діапазон вимірювань і точність?

Wafer thickness: 0.05–1.05 мм (залежить від doping), gap: 0.2–4 мм, resolution < 1 nm, лінійність ±100 nm (один шар), ±200 nm (multi‑layer до 5 шарів).

Що таке multi‑peak режим?

Модуль дозволяє одночасно заміряти до 5 шарів (wafer, gap, покриття), автоматично обчислюючи thickness, не втрачаючи сигналу при переходах.

Які інтерфейси підтримуються?

Ethernet, EtherCAT, RS422, PROFINET, EtherNet/IP; веб‑інтерфейс для швидкої конфігурації без стороннього ПО. Підтримка encoder in/out, analog, digital I/O залежно від моделі.

Які версії корпусу доступні?

IMS5420‑TH24 стандарт — алюмінієвий корпус IP40. Є IP67 версія з нержавіючим корпусом для складних умов, наприклад, wafer lapping.
