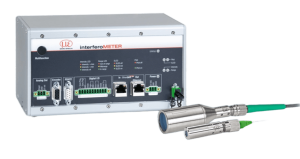

interferoMETER IMS5400‑TH – високоточний інтерферометр з температурною компенсацією

interferoMETER IMS5400‑TH — абсолютно стабільна версія Nano‑інтерферометра для абсолютного вимірювання відстані до 2.1 мм. Роздільність < 1 nm, multi‑peak до 14 дистанцій, частота до 6 kHz. Має температурну компенсацію ±2 ppm/°C та стабільний металевий корпус — ідеально для контролю у змінних температурах або clean‑room середовищі.

Інтерферометр білого світла для стабільного вимірювання товщини з субмікронною точністю

Опис

Завантажити

Новий інтерферометр білого світла IMS5400-TH відкриває нові перспективи в промисловому вимірюванні товщини. Контролер пропонує інтелектуальну функцію оцінки і дозволяє вимірювати товщину прозорих об’єктів з найвищою точністю.

Характеристики

Вимірювання товщини з нанометричною точністю і багатошарове вимірювання товщини навіть на різних відстанях і вібруючих мішенях
Стабільне вимірювання з великої відстані, навіть для цілей з антивідблисковим покриттям
Оптимізовані для промисловості датчики з міцним металевим корпусом і гнучкими кабелями
Частота вимірювання до 6 кГц для високошвидкісних вимірювань
Проста конфігурація через веб-інтерфейс
Гнучка промислова інтеграція для швидкої адаптації на місці

Стабільне вимірювання товщини при різних відстанях вимірювання

Інтерферометр білого світла IMS5400-TH використовується для високоточних вимірювань товщини з відносно великої відстані. Вирішальною перевагою є незалежне від відстані вимірювання, коли значення товщини з точністю до нанометра досягається навіть на рухомих об’єктах. Великий діапазон вимірювання товщини дозволяє вимірювати тонкі шари, плоске скло і плівки. Оскільки інтерферометр білого світла працює з SLED в ближньому інфрачервоному діапазоні, можливе також вимірювання товщини скла з антибліковим покриттям.

Вимірювання багатошарової товщини

У варіанті з багатопіковим контролером можна одночасно оцінювати кілька піків сигналу. Це дозволяє вимірювати багатошарову товщину прозорих об'єктів і багатошарового скла. Контролер виводить значення товщини з найвищою стабільністю незалежно від їх положення.

Ідеально підходить для промислового середовища

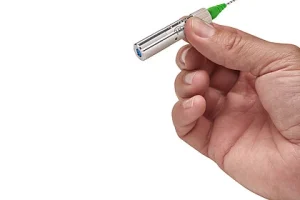

Надійні датчики і контролер в металевому корпусі роблять систему ідеально придатною для інтеграції у виробничі лінії. Контролер може бути встановлений в шафі управління за допомогою монтажу на DIN-рейку і забезпечує дуже стабільні результати вимірювань завдяки активній температурній компенсації і пасивному охолодженню. Ці компактні датчики надзвичайно компактні і мають дуже гнучкі оптоволоконні кабелі. Довжина кабелю до 10 м дозволяє просторово рознести датчик і контролер. Датчик можна легко і швидко вирівняти за допомогою вбудованого пілотного лазера. Введення в експлуатацію та параметризація зручно виконуються через веб-інтерфейс і не потребують встановлення програмного забезпечення.

Модель	Діапазон вимірювань / Початок діапазону вимірювання	Лінійність	Кількість вимірюваних прошарків	Сфери застосування
IMS5400-TH45	0,035 ... 1,5 мм (для BK7, n=1,5) / прибл. 41,5 мм з робочим діапазоном прибл. 7 мм	±100 нм	1 шар	Промислове потокове вимірювання товщини наприклад, у виробництві плоского одношарового скла
IMS5400-TH45/VAC	0,035 ... 1,5 мм (для BK7, n=1,5) / прибл. 41,5 мм з робочим діапазоном прибл. 7 мм	±100 нм	1 шар	Потокові вимірювання товщини в чистих приміщеннях і вакуумі, наприклад, у виробництві дисплеїв для вимірювання зазорів у вакуумі
IMS5400MP-TH45	0,035 ... 1,5 мм (для BK7, n=1,5) / прибл. 41,5 мм з робочим діапазоном прибл. 7 мм	±100 нм	до 5 шарів	Промислове потокове багатошарове вимірювання наприклад, у виробництві багатошарового плоского скла
IMS5400MP-TH45/VAC	0,035 ... 1,5 мм (для BK7, n=1,5) / прибл. 41,5 мм з робочим діапазоном прибл. 7 мм	±100 нм	до 5 шарів	Вбудовані багатошарові вимірювання в чистих приміщеннях, наприклад, у виробництві дисплеїв для багатошарових вимірювань у вакуумі
IMS5400-TH70	0,035 ... 1,5 мм (для BK7, n=1,5) / прибл. 68 мм з робочим діапазоном прибл. 4,2 мм	±200 нм	1 шар	Промислове потокове вимірювання товщини, наприклад, у виробництві одношарових плівок
IMS5400MP-TH70	0,035 ... 1,5 мм (для BK7, n=1,5) / прибл. 68 мм з робочим діапазоном прибл. 4,2 мм	±200 нм	до 5 шарів	Промислове потокове багатошарове вимірювання наприклад, у виробництві багатошарових плівок

Документ	Мова
Data sheet interferoMETER 5400-TH	English
Catalogue interferoMETER (White light interferometer)	English

FAQ про interferoMETER IMS5400‑TH

Чим IMS5400‑TH відрізняється від версії DS?

IMS5400‑TH має вбудовану температурну компенсацію ±2 ppm/°C, що забезпечує стабільність вимірювань навіть при коливанні до ±10 °C. DS-версія не має температурної компенсації.

Яка точність і температурна стабільність?

Роздільність < 1 nm, лінійність < ±50 nm, температурна компенсація ±2 ppm/°C, що гарантує точність у нестабільних умовах.

Які ключові характеристики multi‑peak режиму?

Система підтримує одночасне визначення до 14 інтерференційних пік різних поверхонь або внутрішніх шарів для точного аналізу товщини або step‑профілів.

Які інтерфейси доступні для підключення?

Ethernet, EtherCAT, RS422, аналогові виходи (0–10 V, 4–20 mA), а також PROFINET/EtherNet‑IP. Web‑інтерфейс для налаштування доступний без ПЗ.

Чи підходить IMS5400‑TH для clean‑room та цехів з температурними коливаннями?

Так. Завдяки термокомпенсації, активному дренажу тепла та металевому корпусу, пристрій гарантує стабільне вимірювання при від −10 °C до +40 °C. Підходить для clean‑room сертифікацій.
