induSENSOR DTD – компактний індуктивний датчик LVDT для промислових задач

induSENSOR DTD‑xG8 — це модульна система Micro‑Epsilon, що складається з 8 мм LVDT‑гейджу та крихітного контролера Ø18 мм з кабелем 3 м. Підходить для серійного використання в автоматизації й машинобудуванні: діапазони вимірювань ±1–10 мм, точність ≈ ±60 µm, повторюваність до 1.5 µm, частота до 300 Hz, цифрові шини RS485 або Ethernet‑інтерфейси PROFINET/EtherCAT. Plug‑and‑play монтаж, працездатний у жорстких умовах.

Вимірювальні датчики з компактним контролером

Діапазон вимірювання: ± 1 | 3 | 5 | 10 мм
Лінійність: ± 60 мкм

induSENSOR DTD - індуктивний датчик з компактним кабельним контролером для серійного застосування в машинобудуванні та автоматизації

Опис

Завантажити

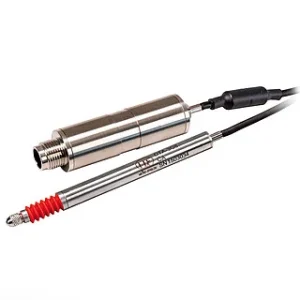

Компактна система індуктивних датчиків DTD складається з датчика з плунжером, що направляється підшипником ковзання, і контролера, які з’єднані між собою кабелем довжиною 3 м. Контролер має діаметр всього 18 мм, а кабель довжиною 3 м забезпечує гнучке встановлення.

Система датчиків DTD базується на визнаному методі вимірювання LVDT. Він вражає винятковою точністю і забезпечує високу стабільність сигналу та роздільну здатність аж до мікрометричного діапазону. Завдяки високій температурній стабільності, стійкості до ударів і вібрації, а також нечутливості до забруднень, датчик induSENSOR DTD ідеально підходить для промислових вимірювальних завдань. Сучасні польові шини, такі як Ethernet, PROFINET або EtherCAT, підтримуються за допомогою опціонально доступних інтерфейсних модулів.

Характеристики

Діапазон вимірювання (мм): ± 1 | 3 | 5 | 10
Лінійність макс. ± 60 мкм
Повторюваність: макс. 1,5 мкм
АЧХ (-3 дБ): регулюється до 300 Гц
Цифровий інтерфейс: RS485, PROFINET, EtherNet/IP, Ethernet, EtherCAT
Встановлений метод вимірювання LVDT
Надійна конструкція для промислового застосування
Ідеально підходить для серійного використання в машинобудуванні та автоматизації
