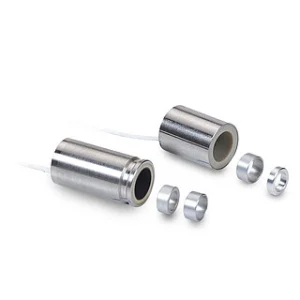

Clamping Stroke Sensor – LVDT сенсор для вимірювання робочого ходу затискача

Clamping Stroke Sensor від Micro‑Epsilon — надкомпактний LVDT сенсор (LVP‑25‑Z20 або LDR‑14‑Z20) для безконтактного вимірювання ходу drawbar у автоматичних системах інструментального фіксатора. Без механічного налаштування, точність ±< xxx µm, висока температурна стабільність, мінімальні габарити дозволяють інтеграцію без обмежень. Ідеально для CNC і OEM.

Діапазон вимірювання: 14 | 25 мм
Лінійність: 210 | 375 мкм

Індуктивні датчики переміщення контролюють положення затискання

Опис

Завантажити

Датчики LVP-25-Z20 і LDR-14-Z20 використовуються для контролю положення затиску в верстатах. Ці індуктивні датчики інтегровані в пристрій розблокування і безпосередньо вимірюють хід затиску тягового важеля, на який приклеєне цільове кільце. Завдяки своїй надзвичайно компактній конструкції ці датчики використовуються для різних типів інструментів, забезпечуючи при цьому високоточний і безперервний моніторинг. При зміні інструменту не потрібне налаштування

Характеристики

Коротка конструкція датчика з великим діапазоном вимірювання (14 мм і 25 мм)
Компактний датчик для легкої інтеграції
Безконтактний і зносостійкий принцип вимірювання
Відсутність необхідності в налаштуванні на верстаті
Висока роздільна здатність
Міцна конструкція, придатна для жорстких умов експлуатації та високих температур

Документ	Мова
Data sheet clamping stroke sensor	English
Industry brochure Machine Tools	English
Catalog induSENSOR (Linear inductive displacement sensors)	English

FAQ – Clamping Stroke Sensor

Де використовується цей сенсор?

Датчик інтегрується в систему release device верстата і вимірює хід drawbar з кільцем‑мішенню, приклеєним на нього — забезпечує безконтактний вимір під час затискання інструмента.

Які моделі доступні та їх характеристики?

Моделі LVP‑25‑Z20 (±14 мм) та LDR‑14‑Z20 (±25 мм) з дуже компактною конструкцією, високою точністю та повторюваністю. Не потребують налаштувань при заміні інструмента.

Чому не потрібне механічне підстроювання?

Сенсор автоматично вимірює хід drawbar без фіксованої точки спрацьовування — аналоговий вихід формує безперервну криву ходу.

У яких умовах працює?

Стійкий до високих температур, вібрацій, пило- та вологості; мініатюрна схема контролера може розташовуватися у корпусі сенсора або в шафі управління.

Які контролери рекомендуються?

Сумісні з контролерами серії MSC7x0x (MSC7401, MSC7802), які забезпечують excitation, лінійаризацію і вихід сигналу
